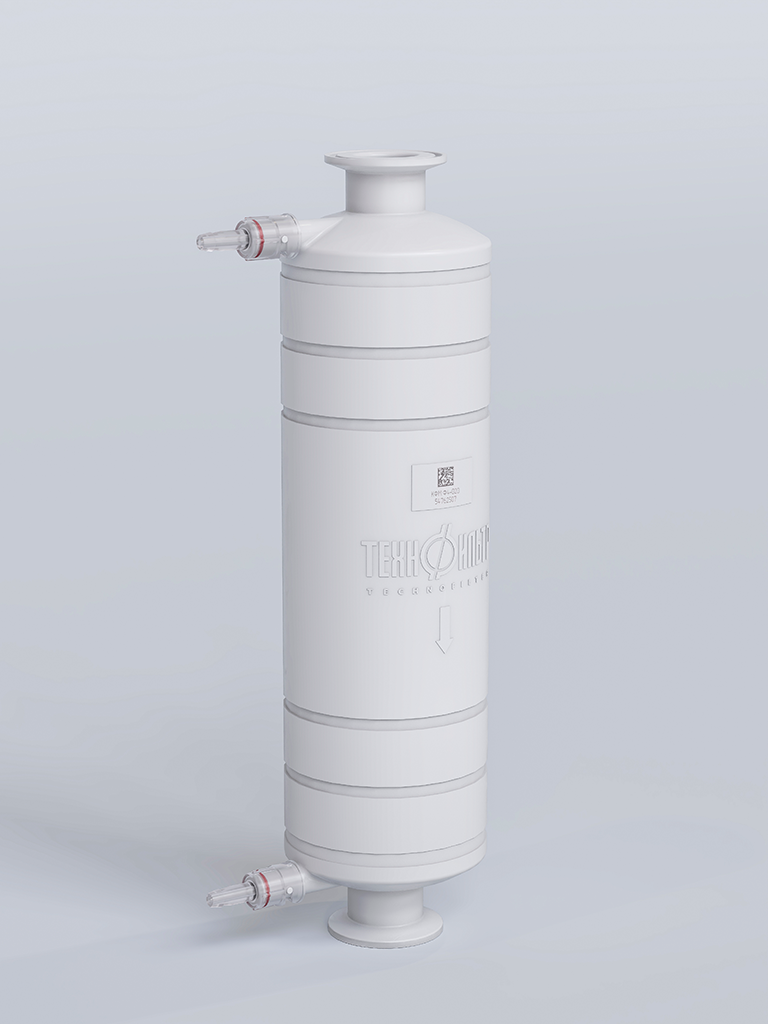

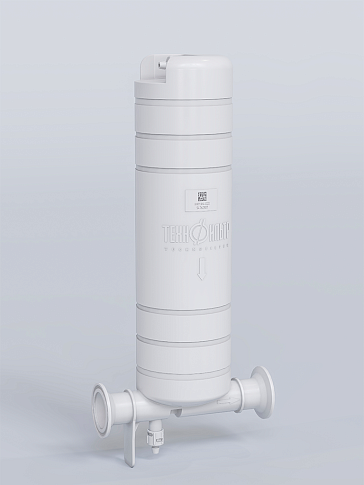

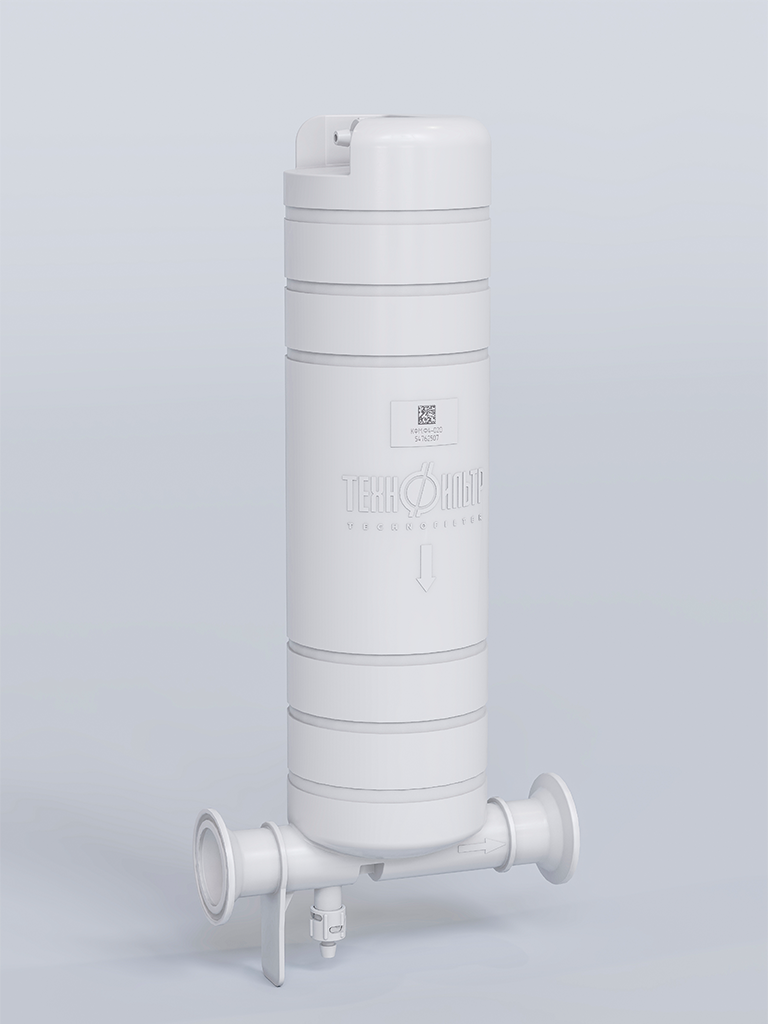

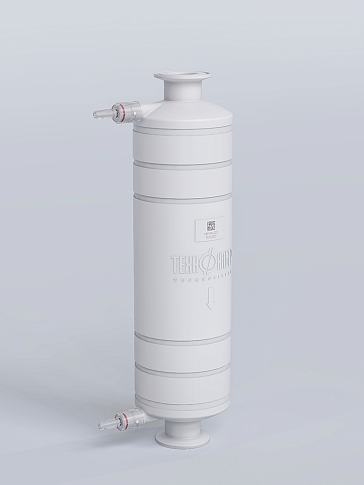

Капсульные фильтры КФМ.Ф4-020 производятся на основе гидрофобной высокопористой фторопластовой мембраны, которая обеспечивает превосходную химическую совместимость в широком спектре применений.
Высокая термостойкость и гидрофобная природа мембраны наилучшим образом подходит для таких промышленный процессов, как фильтрация газов, воздуха, агрессивных сред, вентилирование емкостей, для различных химических процессов, при производстве фоторезисторов и других промышленных применений.
Капсулы обладают высокой пропускной способностью и широкой химической совместимостью и применяются для стерильной фильтрации и аэрации воздуха, газов, а также для фильтрации агрессивных жидкостей в общепромышленных применениях.
Основные применения:
- Финишная тонкая фильтрация сжатого воздуха, газов, CO2;
- Удаление частиц и "тумана" в лабораторных воздушных линиях;
- Дыхание емкостей;
- Защита воздуха, используемого в приборах;
- Осветление неводных растворов, агрессивных сред, совместимых с материалом конструкции элемента.
| Особенности | Преимущества |
|---|---|
|
Готовые к использованию безопасные комплектные системы. Проавтоклавированы и проверены на целостность перед отправкой |
|
| Гидрофобная мембрана из фторопласта (PTFE) |
|
| Высокая прочность конструкции капсулы и ф.элемента с надежными и удобными подсоединениями |
|
|
Произведены в условиях чистого помещения согласно требованиям GMP. Система Менеджмента Качества ООО НПП «Технофильтр» соответствует требованиям стандарта ISO серии 9001. |
|
Материалы
| Мембрана | Фторопласт-4 (PTFE) |
| Дренажный слой | Полипропилен |
| Корпус капсулы, концевые детали | Полипропилен |
| Уплотнительные кольца |
Силикон |
Спецификации
| Размер пор (микронный рейтинг), мкм |
0.2 мкм |
| Микронный рейтинг (по воздуху и газам) | ‹0,003 мкм |

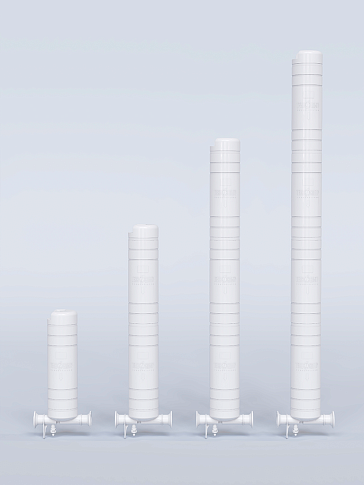

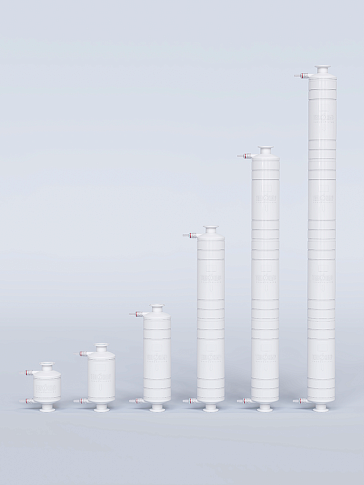

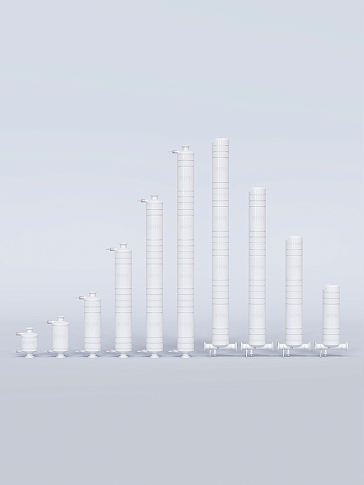

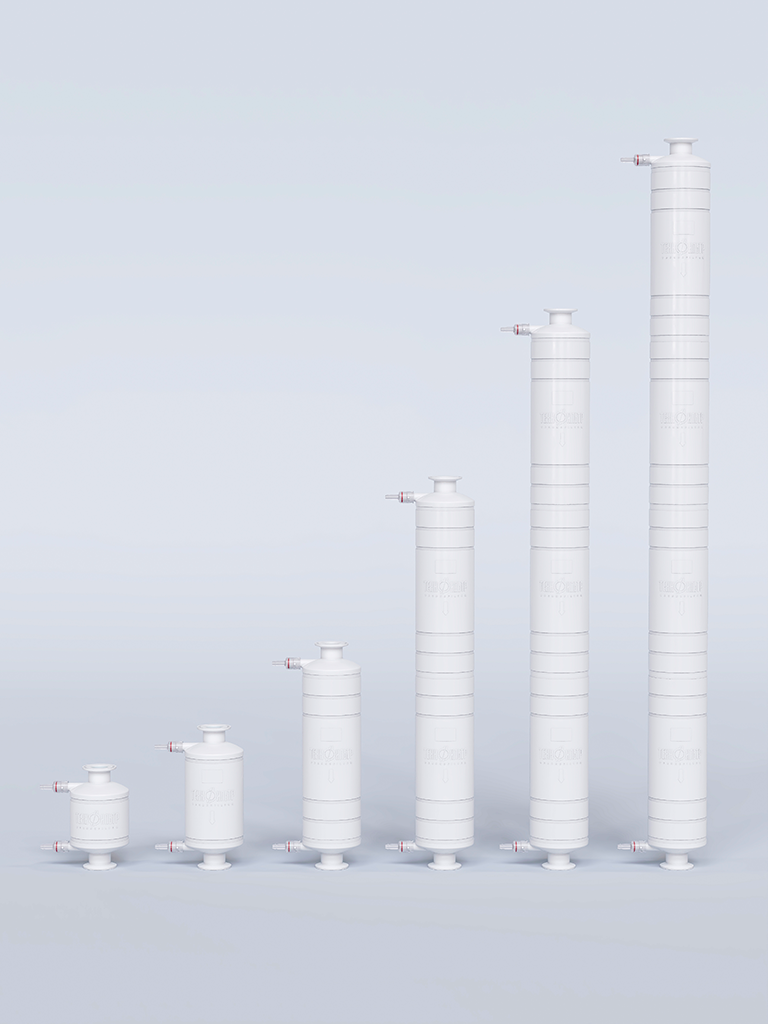

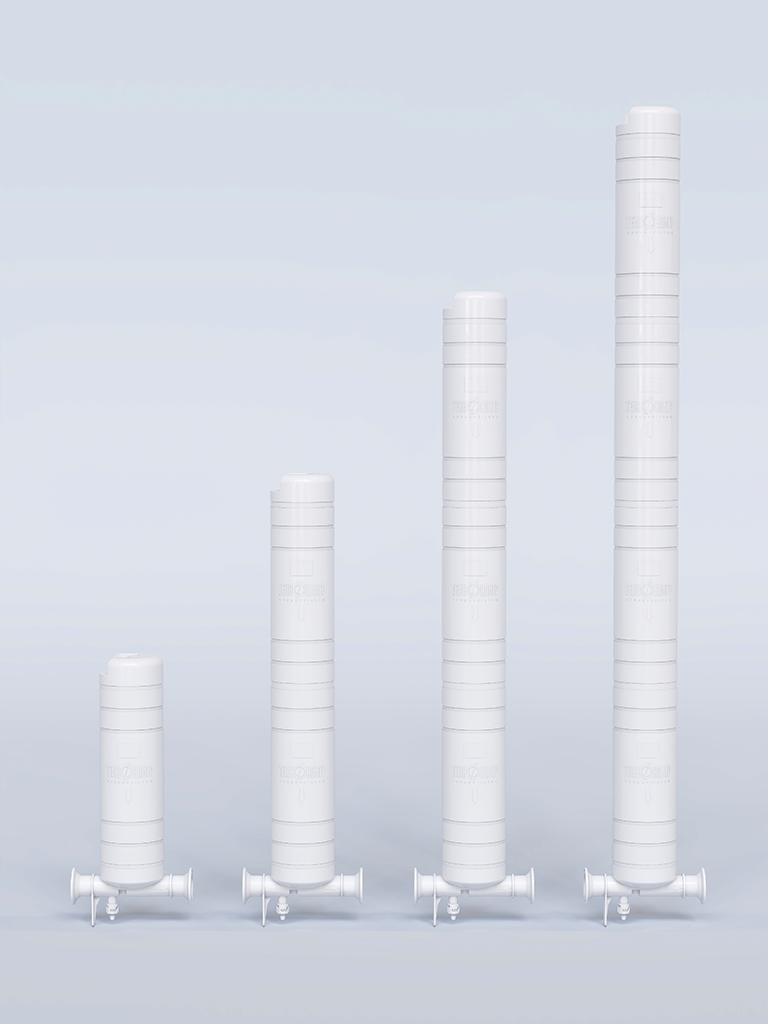

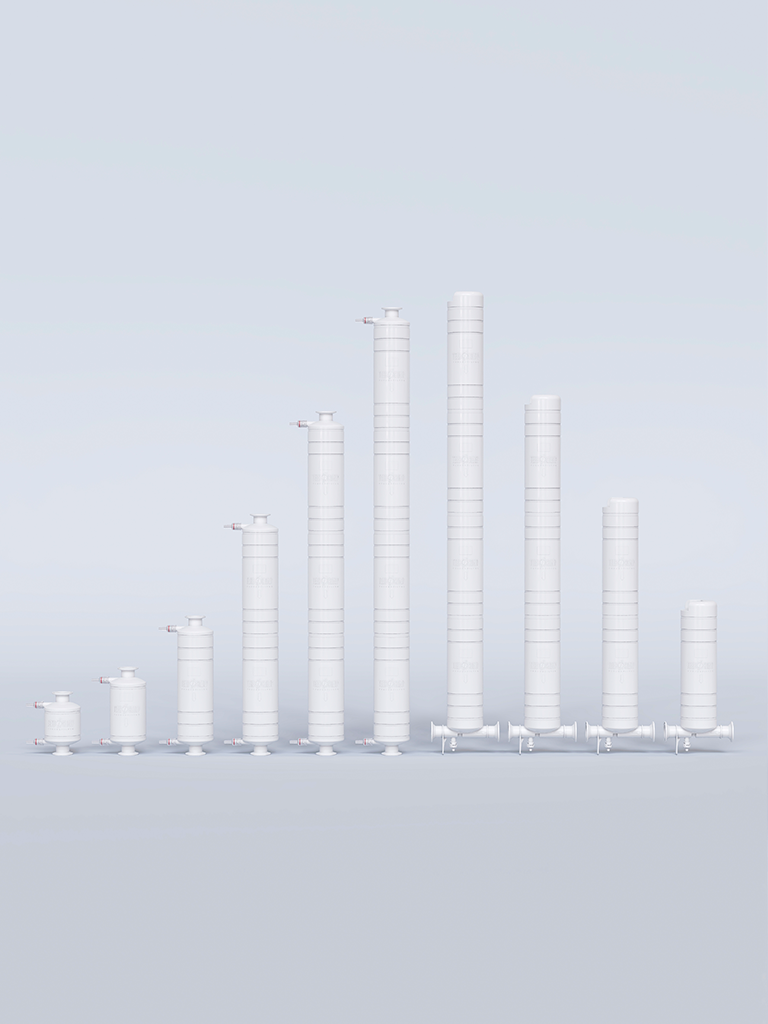

Геометрические характеристики КФМ.Ф4
| Высота ф.элемента в капсуле, мм | Диаметр, мм | Площадь фильтрующей поверхности, м2 |
|---|---|---|
|
60 (2.5") |
88 | 0.22 |
| 125 (5") | 88 | 0.44 |
| 250 (10") | 88 | 0.9 |
| 500 (20") | 88 | 1.8 |
| 750 (30") | 88 | 2.7 |
| 1000 (40") | 88 | 3.6 |
Параметры эксплуатации
| Максимальный перепад давления, МПа |
0,4 при 20°C, 0,2 при 60°C |
| Максимальная температура эксплуатации, °С |
60°С |
| Автоклавирование | 121-132°С, 45 мин., 100 циклов |
* За подробными инструкциями по стерилизации фильтропатронов и капсул обращайтесь к техническим специалистам ООО НПП «Технофильтр».
Очистка и стерилизация
Стерилизация фильтров капсульного типа проводится в автоклаве при температуре 121°С в течение 45 минут по достижении заданной температуры.
Капсульные фильтры КФМ.Ф4 способны выдержать 100 циклов стерилизации насыщенным паром в автоклаве под давлением 0,1 МПа при температуре 121±1°С. Внимание! Капсульные фильтры обработке паром на линии не подвергаются! КФМ.Ф4 совместимы с широким спектром химических веществ. За подробными инструкциями по эксплуатации изделия обращайтесь к техническим менеджерам ООО НПП «Технофильтр».
Контроль качества и сертификация
Все мембранные фильтрующие элементы при изготовлении фильтров капсульного типа КФМ.Ф4 подвергаются 100% контролю на целостность.
Фильтрующие элементы капсульного типа КФМ.Ф4 внесены в Государственный Реестр изделий медицинского назначения Минздрава Российской Федерации.
Показатели тестовых величин КФМ.Ф4-020 высотой 250 мм
|
Минимальное значение давления "точки пузырька", по смеси Изопропанол/Вода в соотношении 60/40 % об. |
не менее 0,125 МПа 1,25 bar) |
| Величина диффузионного потока,по смеси Изопропанол/Вода в соотношении 60/40 % об.* | не более 15 мл/мин при 0,1 МПа (1,0 bar) |
| Величина интрузии* | не более 0,4 мл/мин при 0,25 МПа (2,5 bar) |
* Тесты полностью коррелируются с тестом на стерилизующую способность с использованием культуры бактерий Brevundimonas Diminuta с концентрацией 107 KOE/см2.
Информация для заказа капсул КФМ.Ф4-020
| КФМ.Ф4 | 020 |
Тип соединения |
125 |
|---|---|---|---|
| Марка | Микронный рейтинг |
К |
Высота фильтрующего элемента в капсуле |
|
020 = 0.2 мкм |

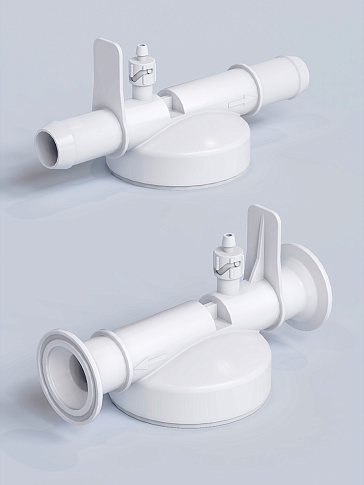

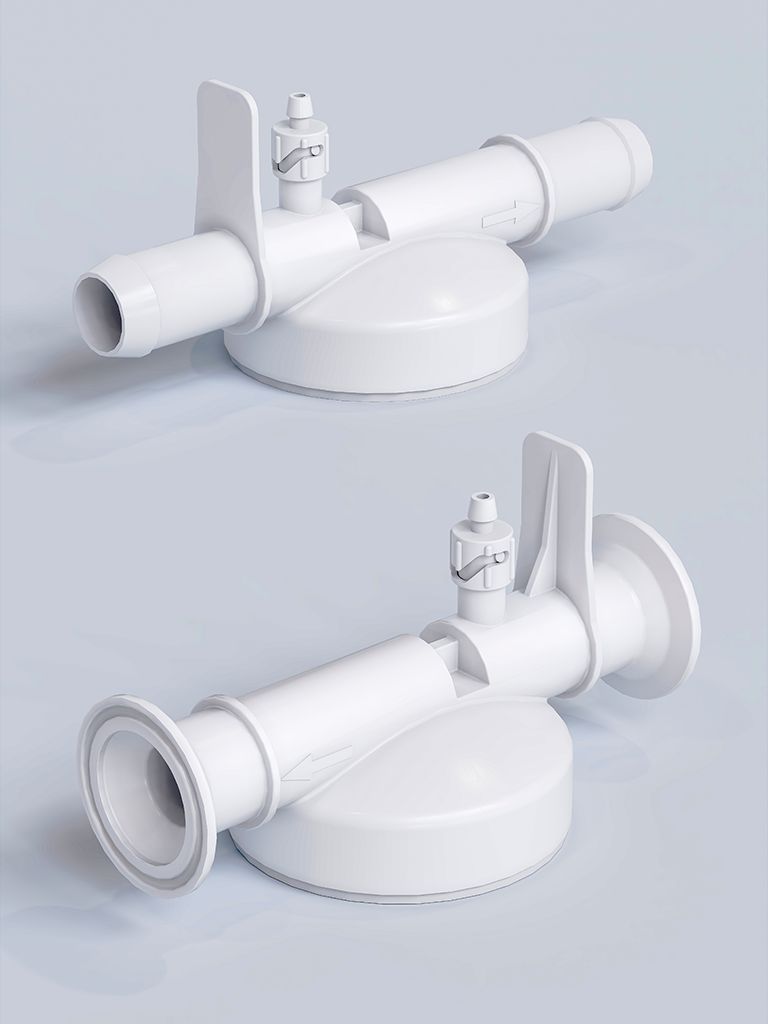

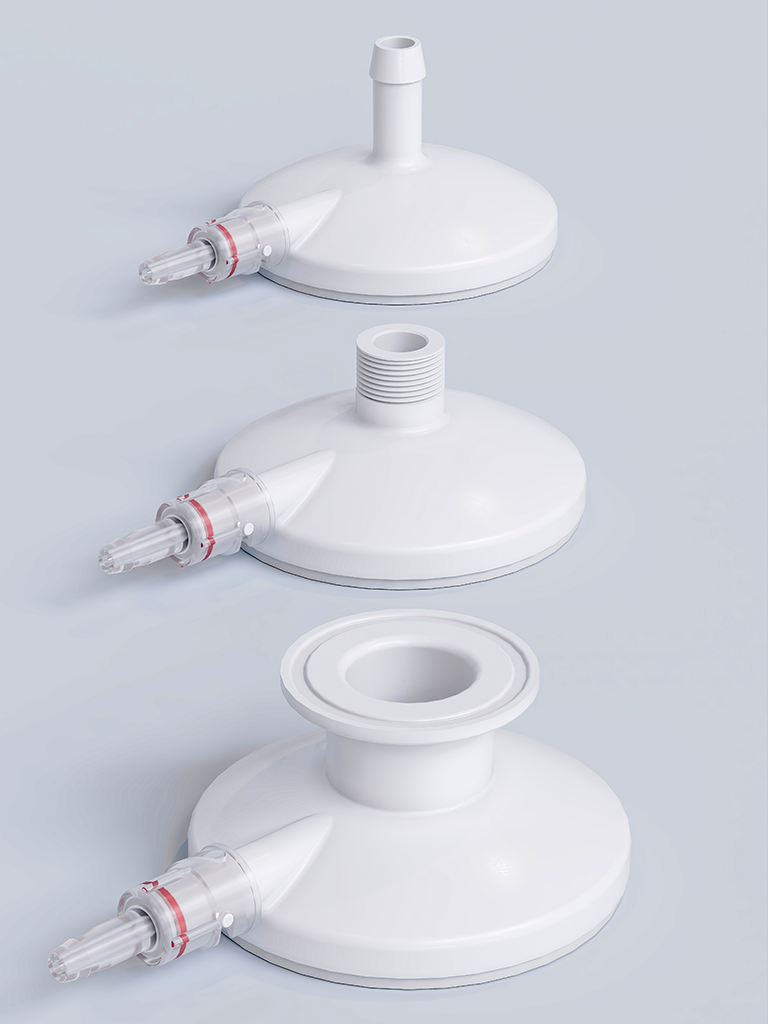

К - санитарное фланцевое Р - резьбовое коническое Ш - штуцер под шланг |
60 = 60 мм (2.5") 125 = 125 мм (5") 250 = 250мм (10") 500 = 500мм (20") 750 = 750мм (30") 1000 = 1000мм (40") |
Доступна конфигурация миникапсулы марки МКМ.Ф4-020
