Цельнометаллические фильтроэлементы ЭПНС.П-PWM разработаны для применения в тех областях промышленных процессов фильтрации, где использование фильтроэлементов на полимерной основе невозможно или ограничено из-за высокой температуры, вязкости, агрессивности среды и иных жестких условий эксплуатации.

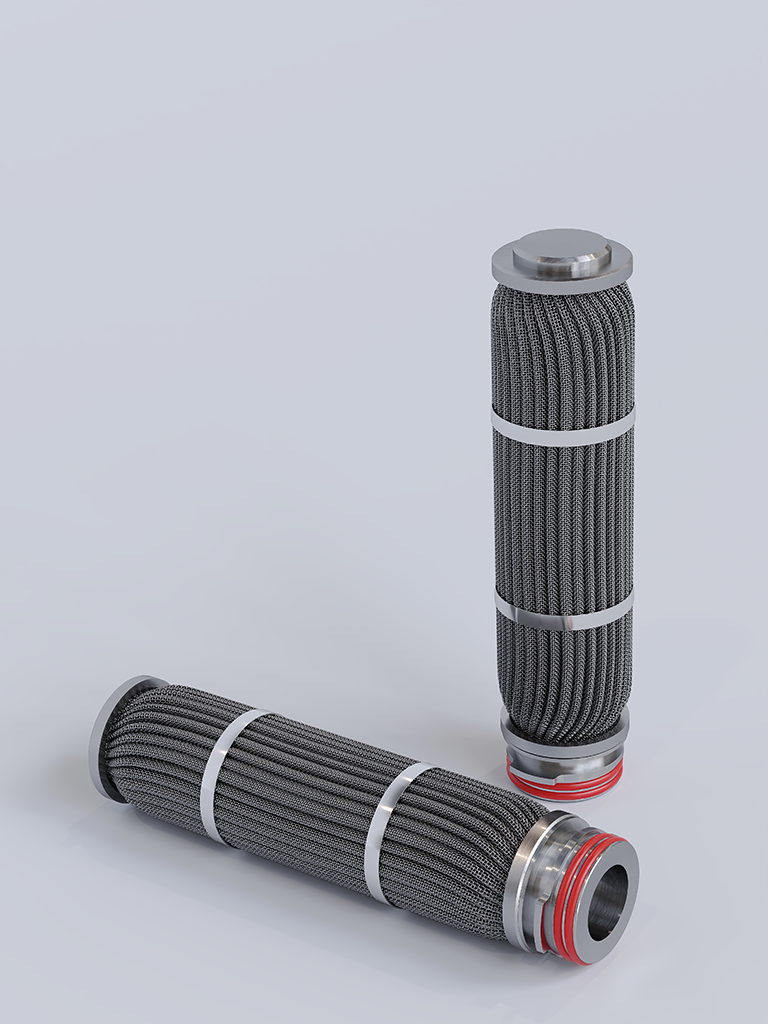

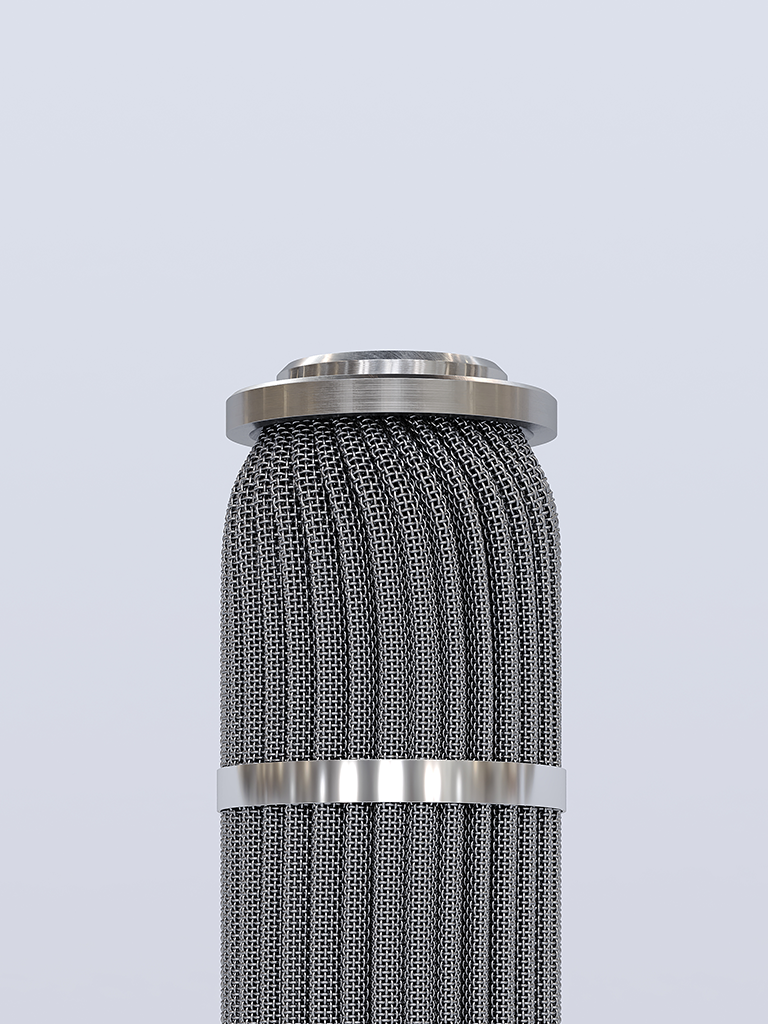

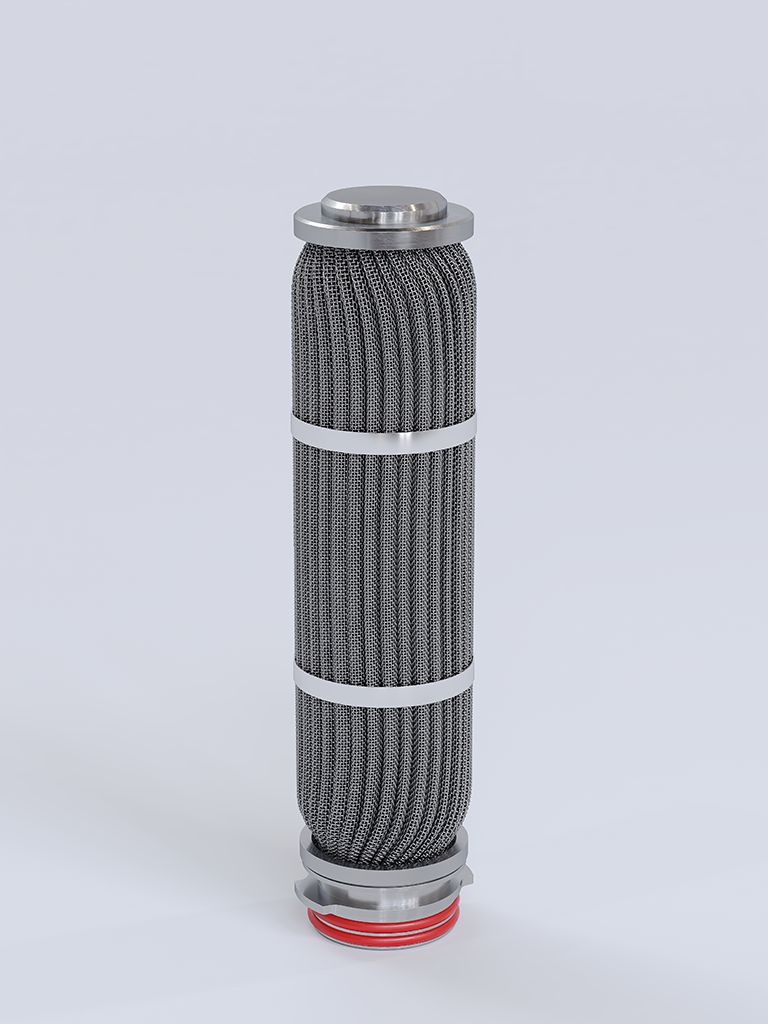

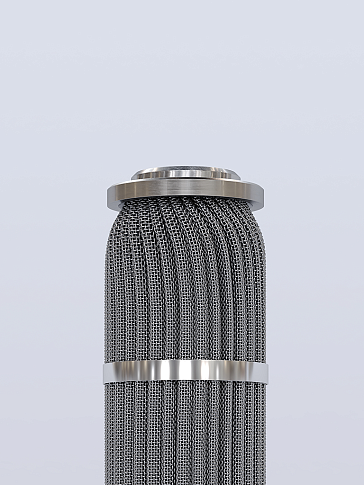

Фильтрующие элементы ЭПНС.П-PWM являются элементами патронного типа на основе гофрированной сетки из нержавеющей стали. Элемент представляет собой цельнометаллическую конструкцию. Гофрированная конфигурация фильтроэлемента по сравнению с цилиндрическими металлическими фильтрами обеспечивает увеличенную площадь поверхности, что повышает показатели скорости потока и срок службы ЭПНС.П-PWM.
Многократно регенерируемые цельнометаллические ЭПНС.П-PWM применяются для удаления частиц из пара, высокоагрессивных жидкостей (кислот, растворителей и т.п., совместимых с материалами фильтроэлемента), вязких сред, технических жидкостей, агрессивных газов, едких (коррозийных) жидкостей, растворов с высоким содержанием твердой фазы, в процессах, протекающих при высоких температурах и других применениях, связанных с высокими скоростями потока.

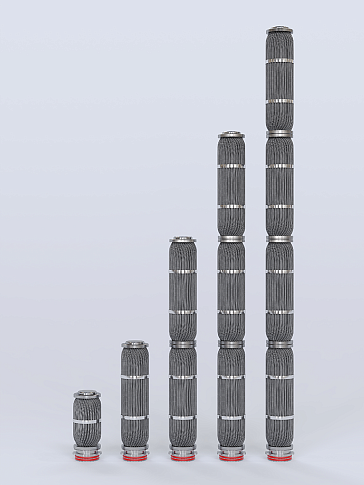

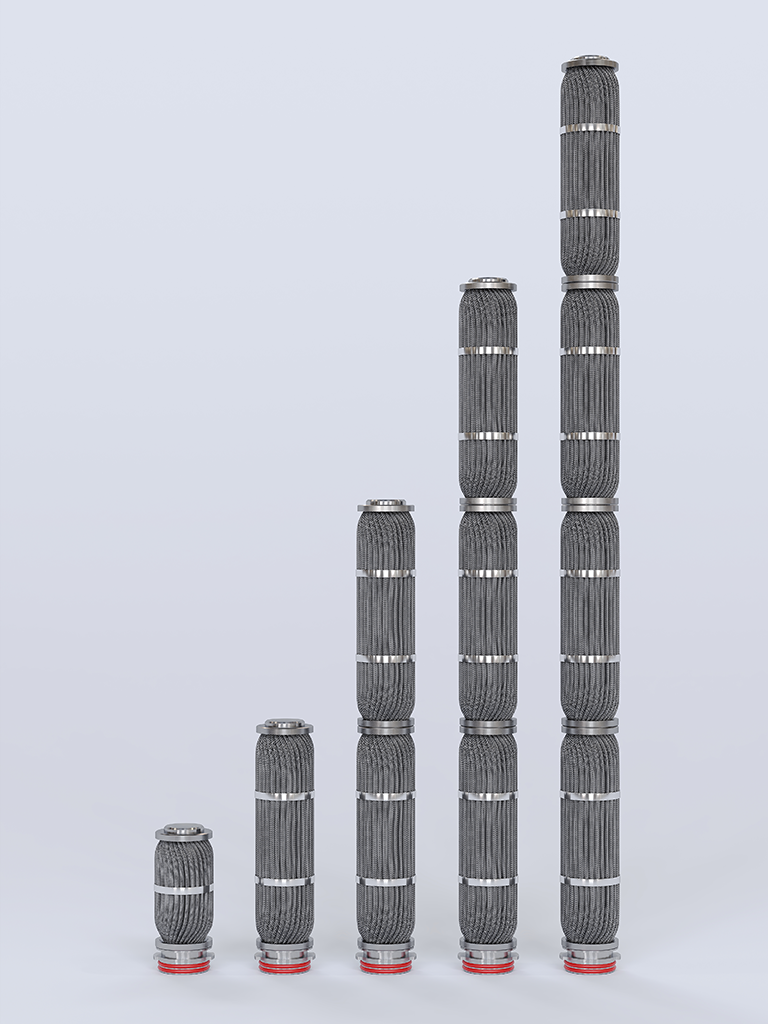

Универсальность выбора обеспечивается различными конфигурациями фильтроэлементов: доступны четыре стандартных размера высоты (250, 500, 750 и 1000мм), микронные рейтинги от 5 до 500 мкм, разнообразные конфигурации концевых деталей (могут быть адаптированы к фильтродержателям с посадочным местом 44,5 и 56мм), различные уплотнительные материалы для оптимизации совместимости жидких сред и температуры.
Специальная герметизация, выполненная с помощью аргонодуговой сварки, освобождает от необходимости использования различных адгезивов, припоев, которые могут служить источником загрязнений и причиной для ограничения температурного режима и химической совместимости.
Отсутствие внешнего корпуса облегчает очистку фильтра.
Особенности и преимущества
| Особенности | Преимущества |
|---|---|
|
Гофрированные, цельнометаллические. |
|
|
Высокая термохимическая стойкость. |
|
|
Надежность. |
|
Материалы фильтропатрона
| Фильтрующий материал | Сетка из нержавеющей стали 304L |
| Дренажный слой | Сетка из нержавеющей стали 304L |
| Корпус, концевые детали | Нержавеющая сталь 304L |
| Уплотнительные кольца | Силикон (Витон, EPDM, Фторопласт - по запросу) |
| Мед сборки | Сваркой неплавящимся электродом в среде инертного газа |
Геометрические характеристики
| Высота (L), мм | Диаметр (D), мм | Площадь фильтрующей поверхности (S), м2 |
|---|---|---|
| 250 (10") | 65 | 0.22 |
| 500 (20") | 65 | 0.44 |
| 750 (30") | 65 | 0.66 |
| 1000 (40") | 65 | 0.88 |
Микронный рейтинг
| Микронный рейтинг, мкм | Код для заказа |
|---|---|
| 5 | 500 |
| 10 | 1000 |
| 20 | 2000 |
| 40 | 4000 |
| 70 | 7000 |
| 100 | 10000 |
| 500 | 50000 |
Параметры эксплуатации
| Максимальный перепад давления, МПа | 0,6 |
| Максимальная температура эксплуатации, °С | Ограничена рабочей температурой держателя и типом используемых уплотнений |
| Промывка | Прямым и обратным током горячей водой, химическими реагентами, СIP-мойка |
| Стерилизация паром | Без ограничений |
| Автоклавирование | В широких пределах |
* За подробными инструкциями по промывке и стерилизации фильтропатронов обращайтесь к техническим специалистам ООО НПП «Технофильтр».
Информация для заказа ЭПНС.П-PWM
| ЭПНС.П-PWM | 500 | В | 500 |
|---|---|---|---|
| Марка | Микронный рейтинг | Код адаптера | Номинальная длина |
|
|
500 = 5 мкм |
А, Д, В |
250 = 250мм (10") |
