Особенности и применения

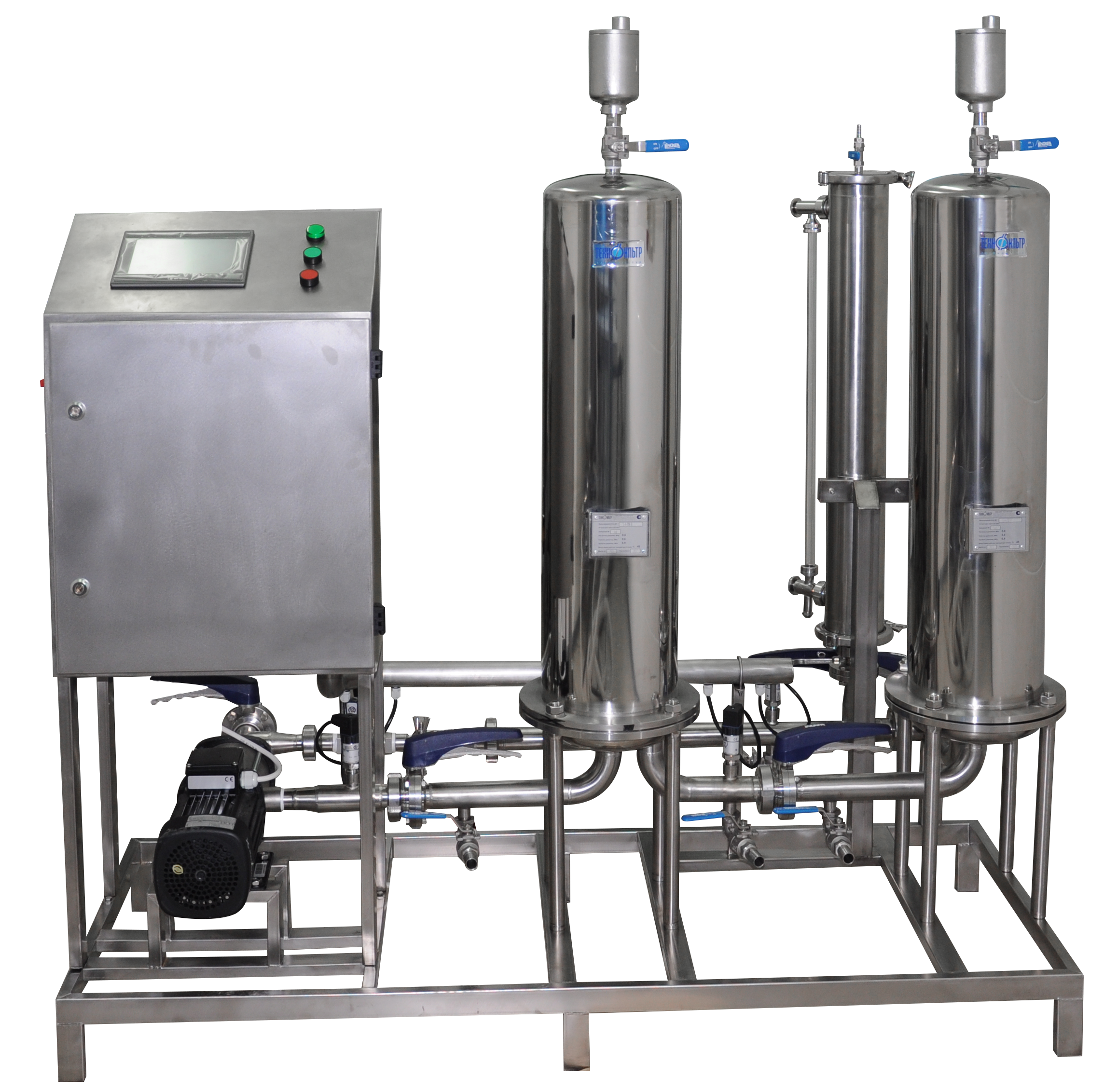

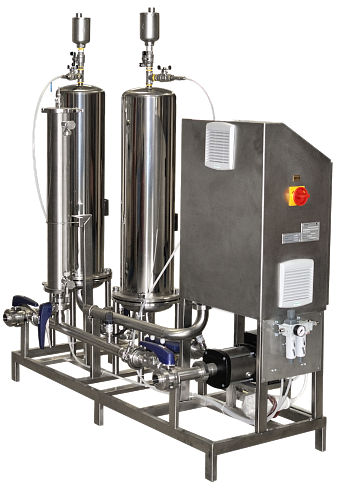

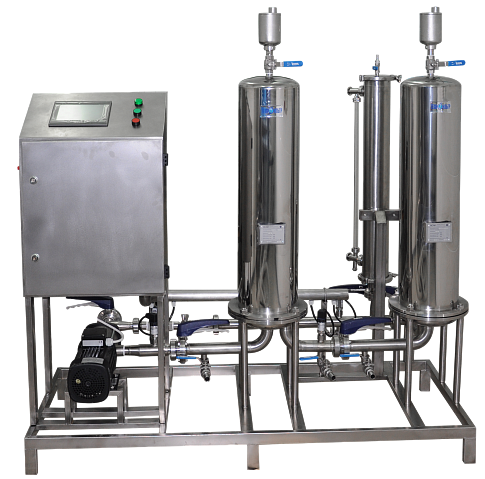

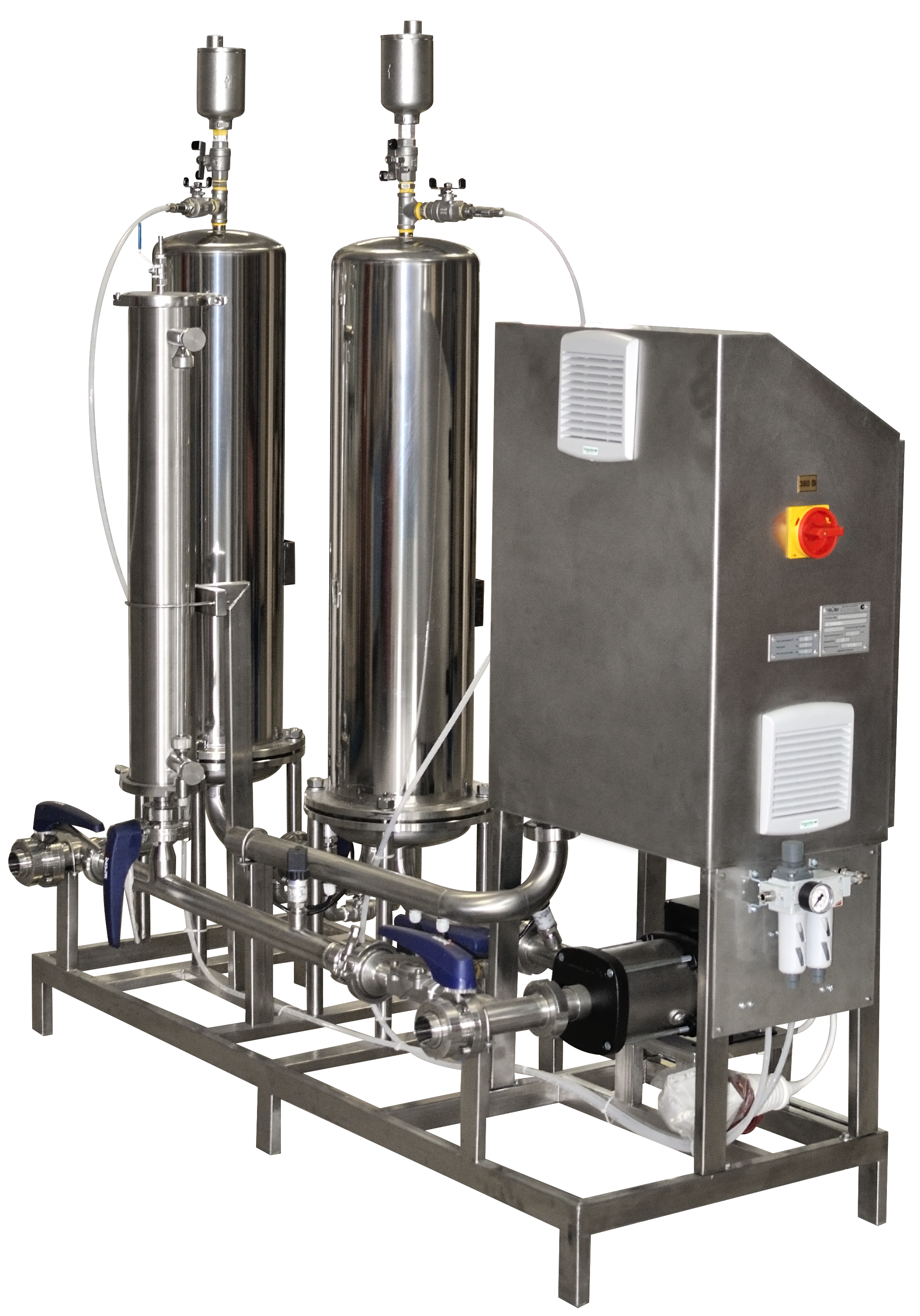

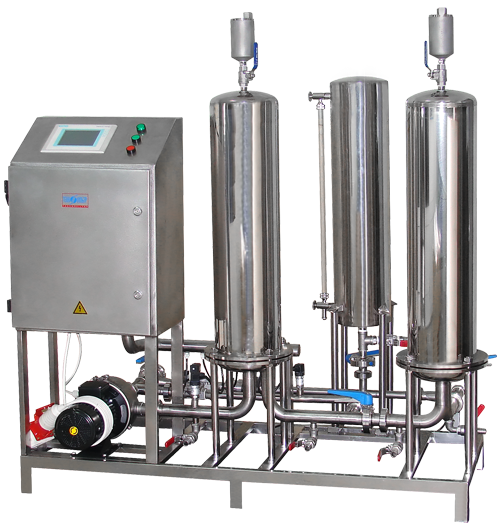

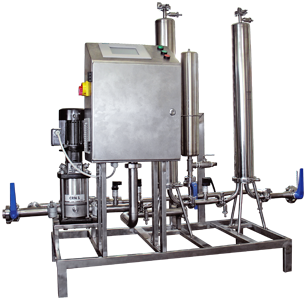

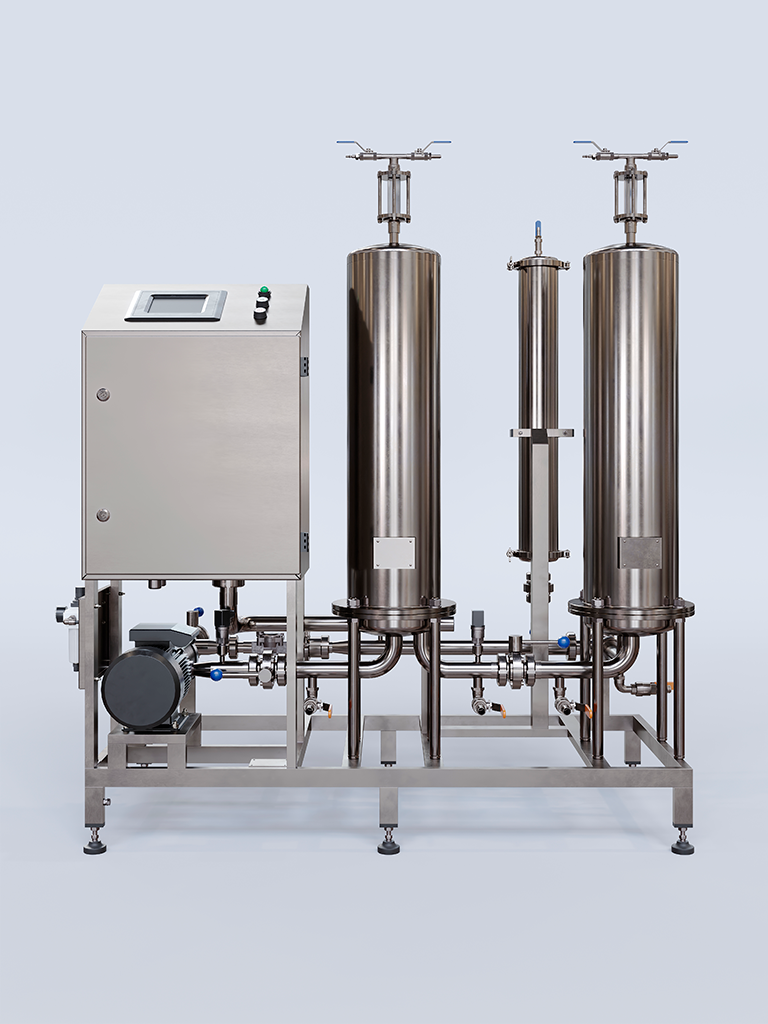

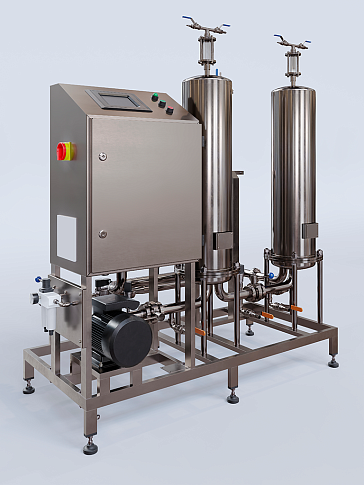

В основе работы стандартной установки лежит 2х каскадная схема фильтрации. Фильтрующие элементы первой ступени глубинного типа несут основную грязевую нагрузку, фильтроэлементы второй ступени обеспечивают необходимое качество фильтрации.
Фильтроэлементы выбираются в зависимости от класса фильтруемого напитка. По вопросу выбора схемы фильтрации рекомендуем обращаться к специалистам НПП "Технофильтр".
Стандартные установки рассчитаны на работу с линиями розлива производительностью от 0,5 до 12 м3/час.
Смотрите подробную информацию об установке «Абсолют-качество» на сайте vodka-tf.ru
Преимущества
Преимущества установок серии «Абсолют-качество»
- Блок автоматики обеспечивает согласование системы фильтрации с любой линией розлива (с механическим, электромагнитным или пневматическим клапаном).
Частотный преобразователь (используется ПИ закон регулирования) управляя двигателем насоса, поддерживает постоянное, установленное пользователем давление на выходе системы фильтрации. Обычно это давление 0,3-0,5 атм. Во время срабатывания клапана на линии розлива происходит рост давления на выходе системы фильтрации. Сигнал о нарастании давления поступает от датчика в управляющий контроллер, который, управляя исполнительными механизмами в кротчайшее время, снижает давление до значения установленного пользователем. Алгоритм работы программы по снижению гидроудара является «ноу-хау» предприятия «Технофильтр». Высокая скорость реакции системы на рост давления и эффективное снижение гидроудара позволяет устанавливать СФ в линии розлива с механическими, пневматическими и электромагнитными клапанами и дает гарантию сохранности и долговечности работы дорогостоящих мембранных и глубинных фильтрующих элементов. - Сенсорная панель оператора позволяет вести контроль всех параметров фильтрации в режиме реального времени. На стартовом окне сенсорной панели отражаются такие параметры, как скорость фильтрации (в м3/час) и степень загрязнения фильтров на каждой ступени фильтрации (в %). Возможность контролировать такой параметр как ресурс работы фильтрующих элементов (в литрах) дает потребителю возможность подобрать фильтры, работающие оптимально по показателю цена-качество.
- Автоматика создаёт наиболее оптимальные условия для эксплуатации фильтрующих элементов (обеспечивается плавный пуск, отсутствуют гидроудары). Частотный преобразователь по команде от управляющего контроллера обеспечивает плавный пуск насоса. Плавное нарастание давления обеспечивает сохранность фильтрующих элементов.
- Автоматический контроль перепада давления на каждой ступени фильтрации исключает вероятность механического разрушения фильтрующего пакета в процессе его забивания. Автоматика установленная на нашей системе фильтрации контролирует давление на каждом фильтре. В случае если давление на каком-то из фильтров превысит заданное значение, система фильтрации отключится и выдаст сообщение о необходимости замены фильтра.
- Применение автоматики позволяет использовать более мощный насос, который обеспечивает полную отработку ресурса фильтрующих элементов. Фильтрующие элементы отрабатывает свой ресурс полностью, когда давление на фильтрующем слое составляет не менее 2,5 атм. По этому в нашей системе фильтрации установлен более мощный насос, позволяющий каждому фильтру отработать свой ресурс полностью.
- Система фильтрации позволяет отмывать фильтрующие элементы от микроворсы в замкнутом контуре.
- Для сохранения в памяти установки даты замены фильтров в первом и втором фильтродержателях используется журнал замены фильтров.
- Возможность удаления жидкости из фильтродержателеей сжатым воздухом за 1-2 минуты.
Функциональные возможности
Функциональные возможности
- Схема управления собрана на базе надёжного микроконтроллера фирмы Siemens. Сенсорная панель служит для визуального контроля параметров и управления установкой.
- Автоматическая система с ПИ-регулятором поддерживает заданное давление на выходе.
- Для эффективного снижения гидроудара на обводной байпасной линии установлен электромагнитный клапан.
- Система фильтрации позволяет отмывать ФЭ от микроворсы в замкнутом контуре. Функция отмывки фильтрующих элементов в замкнутом контуре используется при подготовке системы фильтрации к эксплуатации, и после замены фильтров. В результате значительно экономится время на пусковые работы. Работая в режиме отмывки, система фильтрации исключает вероятность загрязнения микроворсой линии розлива. (Прим. Микроворса обычно попадает в систему фильтрации в момент замены фильтров.) Практика эксплуатации систем фильтрации доказывает необходимость предварительной промывки.
- Предусмотрена возможность автоматического отключения установки после отработки ресурса ФЭ.
- Система фильтрации оснащена датчиком сухого хода.
- Микроконтроллер осуществляет самодиагностику неисправностей.
Технические характеристики
Контролируемые параметры (отражаются на сенсорной панели)
- Степень забивания ФЭ (в %).
- Давление на разных стадиях фильтрации (в Bar).
- Ресурс работы фильтрующих элементов (в литрах).
- Производительность системы фильтрации (в м3/час).
Основные технические характеристики стандартных установок УПФ.А серии «Абсолют-качество»
Тип установки | УПФ.А-2 (5х750/5х750)-3 | УПФ.А-2 (8х750/8х750)-6 | УПФ.А-2 (18х750/18х750)-12 |
---|---|---|---|
Номинальная производительность (м3/час) | 3 | 6 | 12 |
Количество ступеней фильтрации (шт.) | 2 | 2 | 2 |
Напряжение питания (В)/электр. мощность (кВт) | 3 х 380/1,5 | 3 х 380/1,5 | 3 х 380/1,5 |
Габариты (мм) не более | 1365х850х1610 | 1900х830х1650 | 1880х980х1750 |
Масса, кг, не более | 155 | 228 | 271 |
Количество ф/элементов (шт.) /адаптер (мм) | 5+5/44,5 | 8+8/44,5 | 18+18/44,5 |
Высота фильтроэлемента, мм | 750 | 750 | 750 |
Информация для заказа
Информация для заказа (пример заказа)УПФ. | А. | 1 | (5х750) | 3 |
УПФ. | А. | 2 | (8х750/8х750) | 6 |
Установка (полирующей) фильтрации |
А - автоматическое управление |
Число каскадов (ступеней фильтрации) |
Количество и высота ф.элементов |
Производительность в м3/час |
1 2 3 |
Количество ф.элементов: 3, 5, 8, 18, 24, 29 Высота ф.элементов: 500, 750, 1000 |
до 12 м3/час и более |
