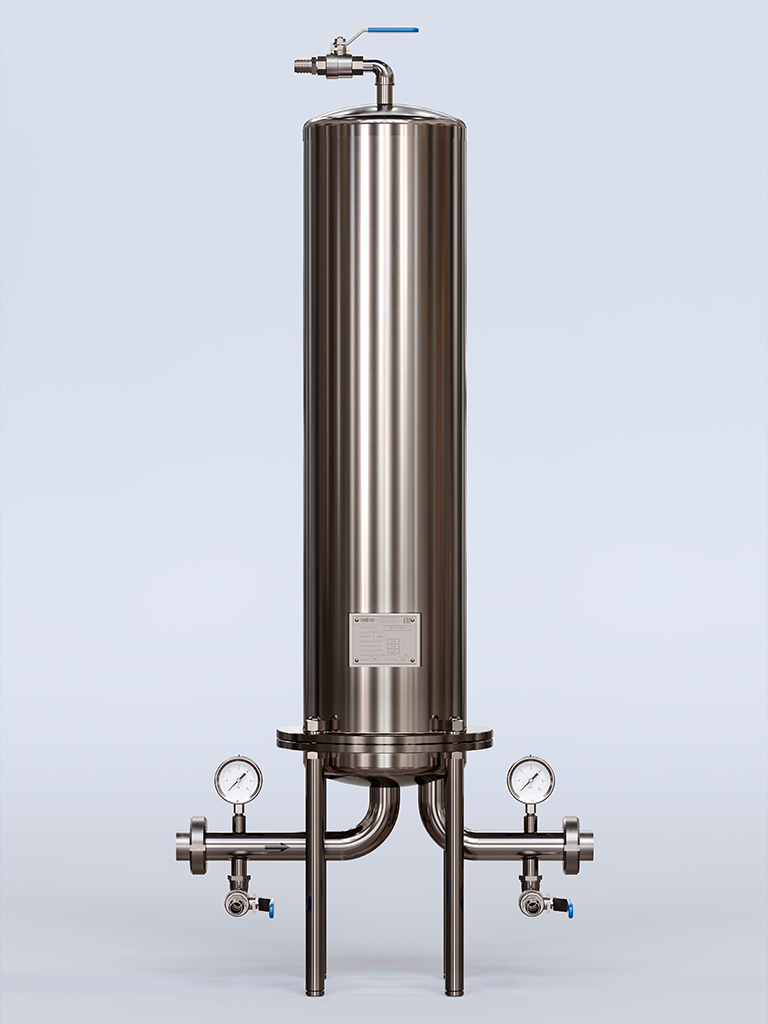

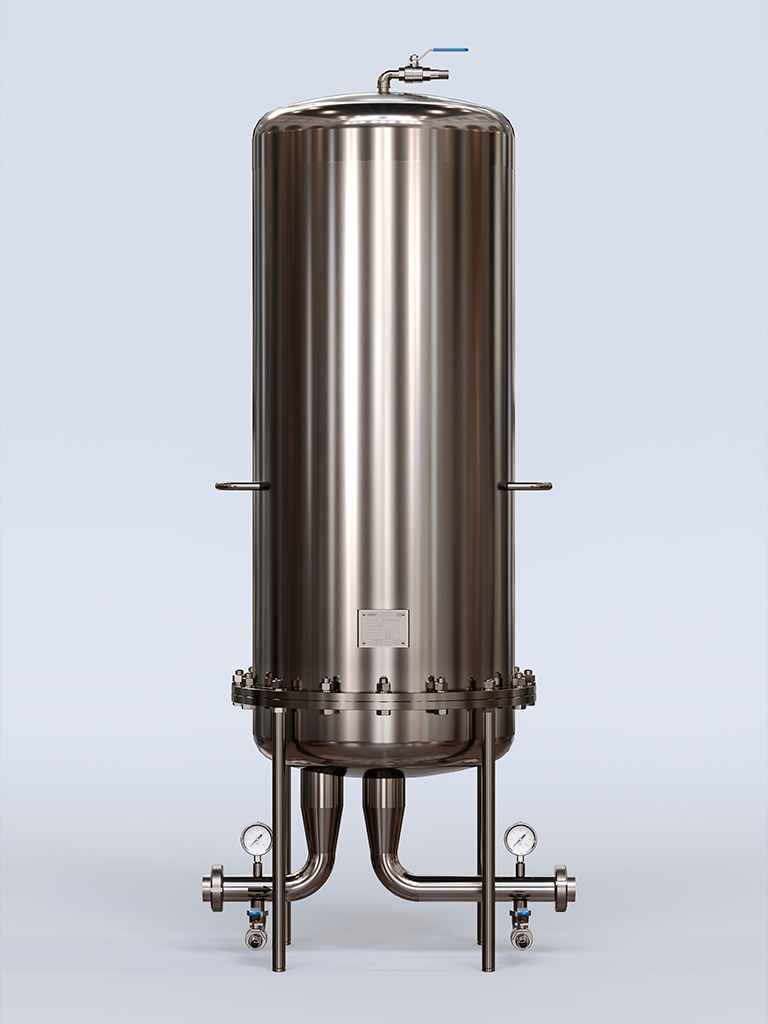

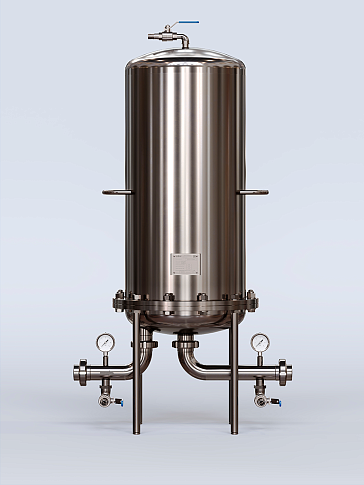

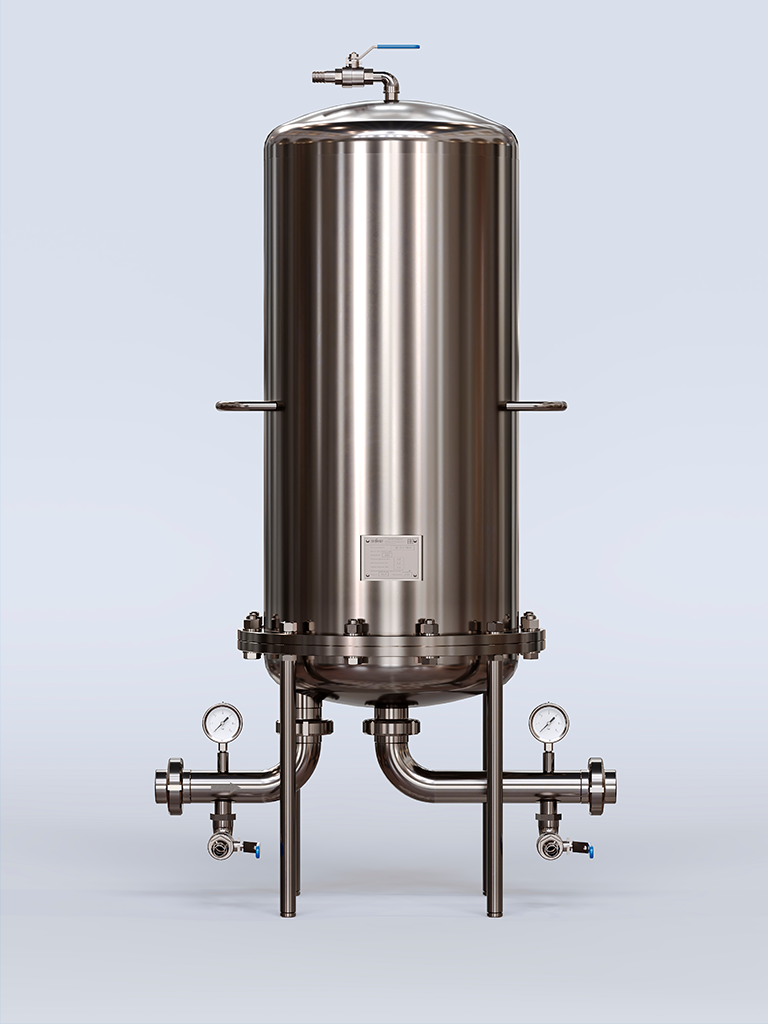

Многопатронные фильтродержатели ДС предназначены для очистки от механических и коллоидных частиц больших объемов жидких сред, совместимых с материалами фильтроэлемента, при скорости фильтрации от 2 м3/ч. Фильтродержатели отличаются высотой и количеством используемых фильтроэлементов, а также условным проходом трубопроводов.

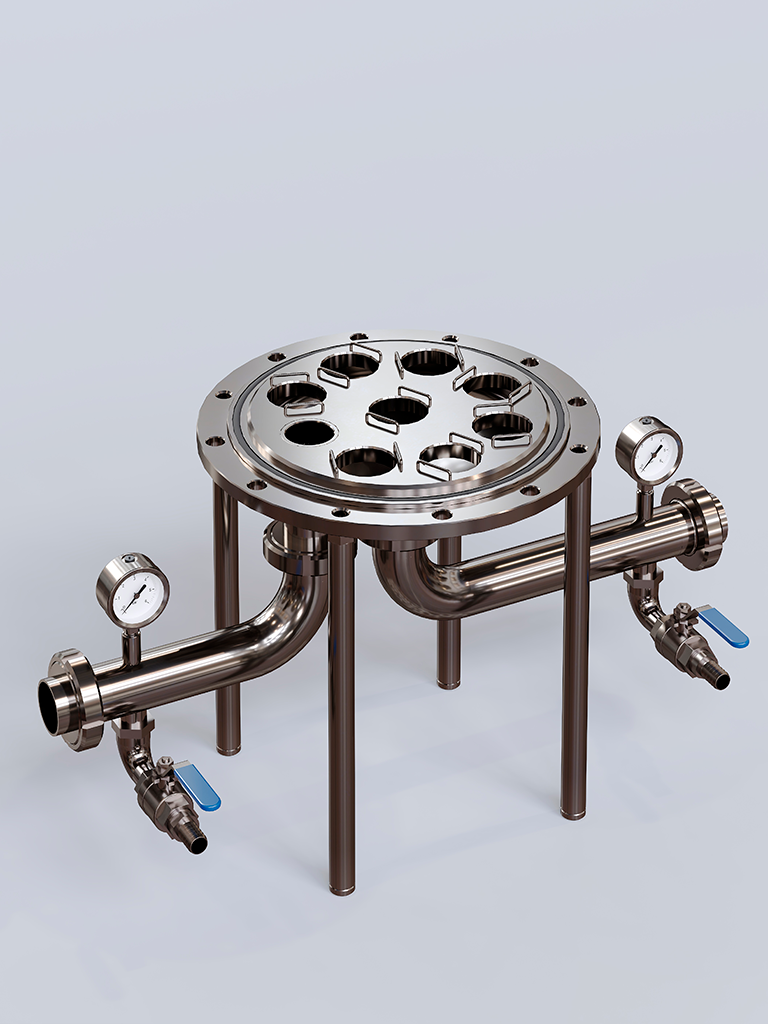

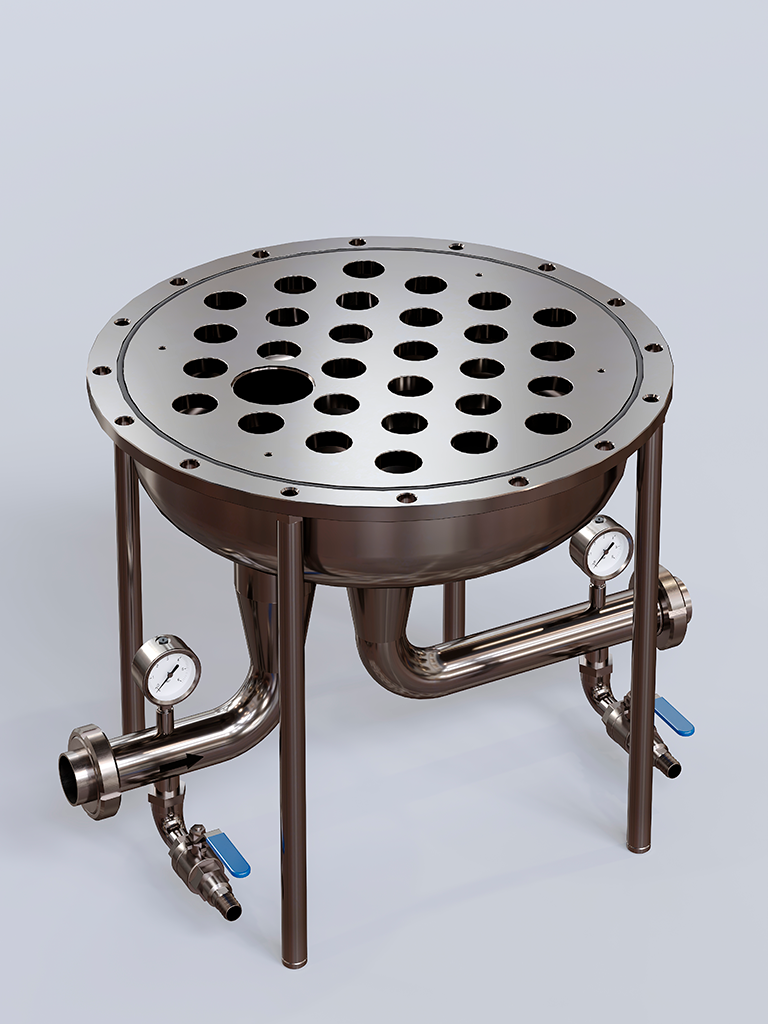

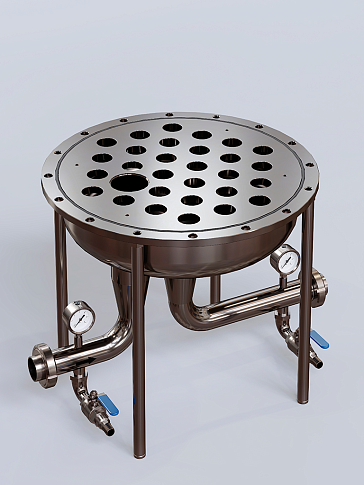

Стандартные многопатронные фильтродержатели ДС изготавливаются из нержавеющей стали 12ХI8H10T AISI 304 (сталь AISI 316L по заказу), состоят из основания с 3, 5, 8, 18, 24, 29 посадочными местами и цилиндрического корпуса для фильтроэлементов высотой 500, 750 и 1000 мм.

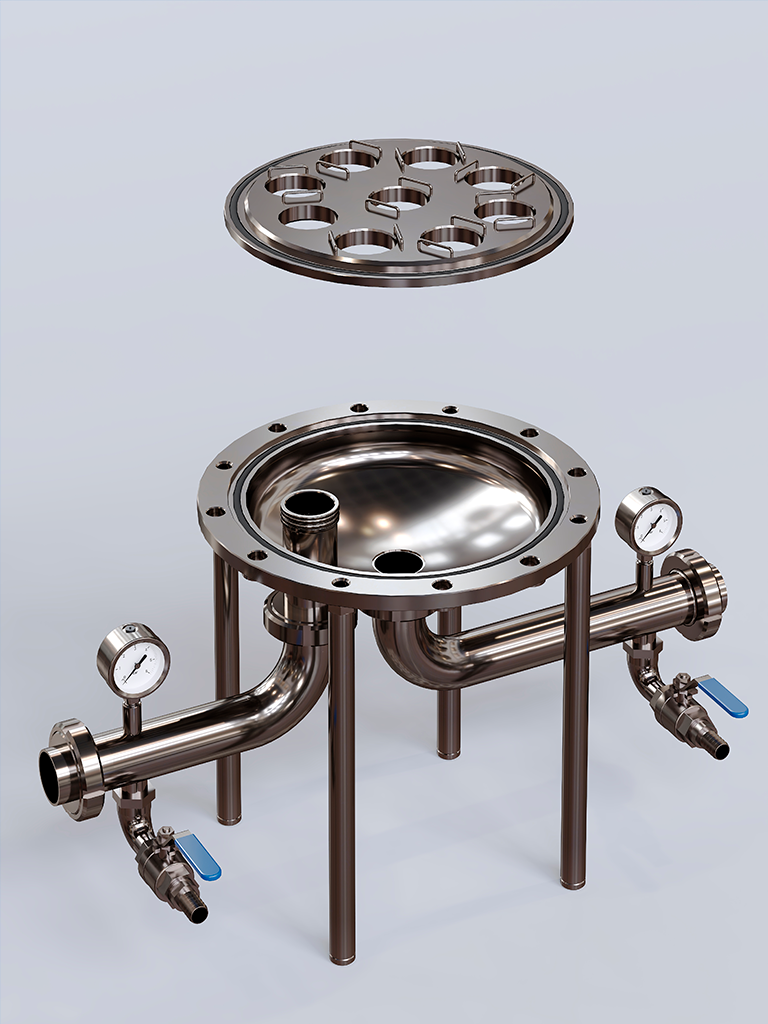

Фильтродержатели марки ДС-5, ДС-8, ДС-18 (по запросу) в асептическом исполнении выпускаются со съемной пластиной в основании, что облегчает тщательную очистку системы в процессе эксплуатации.Области применения
- Пищевая промышленность
- Фармацевтическая промышленность
- Химическая промышленность
- Общепромышленные применения
- Водоподготовка

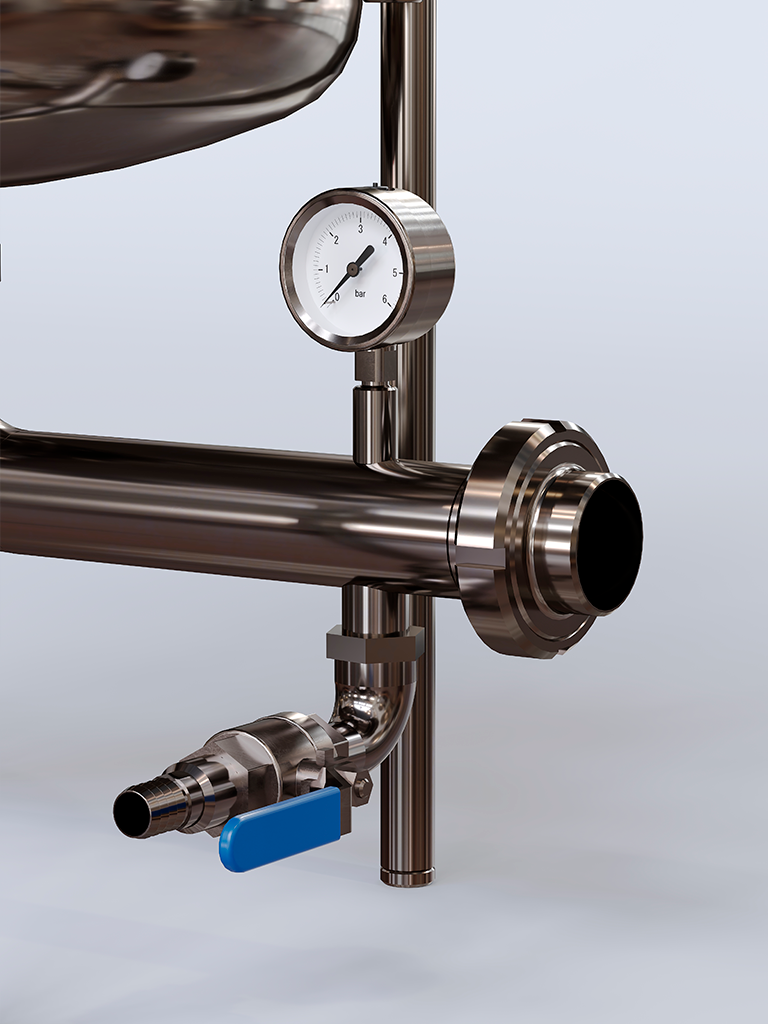

Типовые фильтродержатели изготавливаются с диаметром посадочного места 44,5 мм (под фильтроэлементы с адаптером 44,5 мм - код А, А1). Входной и выходной патрубки расположены в основании фильтродержателя, что позволяет производить замену фильтрующих элементов без отсоединения фильтра от трубопровода. Крепление корпуса к основанию осуществляется с помощью болтов. Фильтродержатели имеют поддерживающие ножки вваренные в основание и устанавливаются на полу.
Присоединение трубопроводов к фильтродержателю осуществляется с помощью муфтового соединения (фланцевое соединение по запросу).
Подробная информация по возможной комплектации, исполнению и типам подсоединений предоставляется при запросе.
Технико-эксплуатационные характеристики стандартных фильтродержателей
|
Марка фильтродержателя |
Кол-во элементов и их высота, мм | Габаритные размеры, мм | Макс. темпе-ратура, °C | Макс. раб. давление, МПа | Условный проход, мм | Масса, кг | Тип адаптера, мм | |||
|---|---|---|---|---|---|---|---|---|---|---|
|
ДC-3-А(Д)-500П |
3х500 | 515х290х1000 | 95 | 0,6 | 25 | 22,5 | 44,5* | |||
|
ДС-3-А(Д)-750П |
3х750 | 515x290x1250 | 95 | 0,6 | 25 | 25,1 |
44,5* |
|||
| ДС-3-А (Д)-1000П | 3x1000 | 515x290x1500 | 95 | 0,6 | 25 | 27,7 | 44,5* | |||
| ДС-5-А(Д)-500П | 5x500 | 557x290x1027 | 95 | 0,6 | 40 | 22,7 | 44,5* | |||
| ДС-5-А(Д)-750П | 5x750 | 557x290x1277 | 95 | 0,6 | 40 | 25,7 | 44,5* | |||
| ДС-5-А(Д)-1000П | 5х1000 | 557х290х1527 | 95 | 0,6 | 25 | 28,7 | 56 | |||
| ДC-8-АД)-500П | 8х500 | 746х395х1083 |
95 |
0,6 | 40 | 42,8 | 44,5/56 | |||
| ДC-8-А(Д)-750П | 8х750 | 746х395х1333 |
95 |
0,6 | 40 | 46,6 | 44,5/56 | |||
| ДC-8-А(Д)-1000П | 8х1000 | 746х395х1583 |
95 |
0,6 | 40 | 50,4 | 44,5/56 | |||
| ДС-18-А-500П | 18х500 | 789х490х1119 | 95 | 0,6 | 40 | 61,4 | 44,5 | |||
| ДС-18-А-750П | 18х750 | 789х490х1119 |
95 |
0,6 | 50 | 66,9 | 44,5 | |||
| ДС-18-А-1000П | 18х1000 | 789х490х1619 |
95 |
0,6 | 50 | 72,4 | 44,5 | |||
| ДС-24-А-750П | 24х750 | 769х592х1479 |
95 |
0,6 | 50 | 99,3 | 44,5 | |||
| ДС-24-А-1000П | 24х1000 | 769х592х1729 |
95 |
0,6 | 50 | 106 | 44,5 | |||
| ДС-29-А-750 | 29х750 | 769х592х1650 |
95 |
0,6 | 50 | 98,3 | 44,5 | |||
| ДС-29-А-1000 | 29х1000 | 769х592х1900 |
95 |
0,6 | 50 | 105 | 44,5 | |||
Информация для заказа
| ДС | 8 | А | 750 | П | Р |
|---|---|---|---|---|---|
| 3, 5, 8, 18, 24, 29 | А (Д - по запросу, только для держателей с количеством фильтроэлементов 3, 5 и 8) | 500, 750, 1000мм | П-общепромышленный | для ДС-5 и ДС-8(для ДС-18 по запросу) | |
| Марка | Количество фильтроэлементов, которые можно установить в держатель, мм | Код адаптера фильтроэлемента | Высота фильтроэлементов, мм | Тип исполнения | Разборное основание |
