Особенности и применения
Фильтродержатели могут использоваться для организации процесса фильтрации негорючих и неагрессивных жидких или газообразных сред.

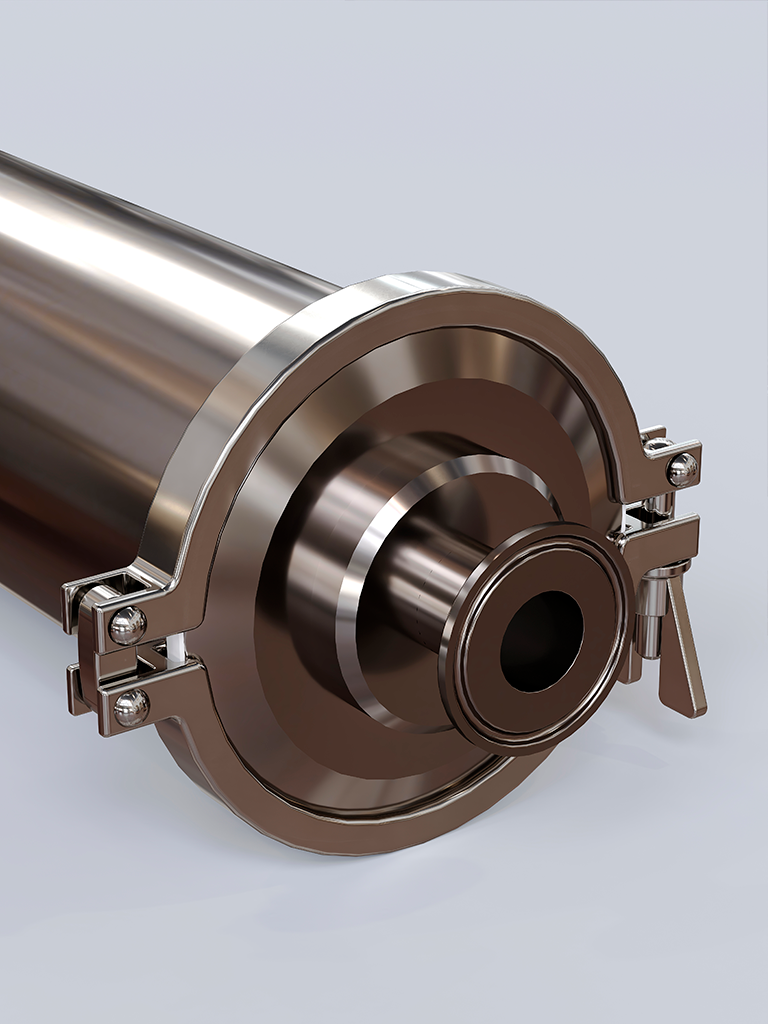

Подсоединение данного типа фильтродержателя осуществляется с помощью быстросъемного соединения Tri-Clamp.
Фильтродержатели ДС-М1(M2) могут использоваться в качестве замены типовых полипропиленовых капсульных фильтров, где применение последних невозможно из-за температурных ограничений, например, при стерилизации фильтра паром в линии, предусмотренной технологическим процессом фильтрации.
Технические характеристики
Материалы конструкции | |
---|---|
Проточные части держателя | Нержавеющая сталь AISI 316L |
Уплотнительные кольца | Силикон (EPDM, PTFE - по запросу) |
Тип обработки поверхности | |
Внутренняя поверхность, контактирующая со средой | Ra<0.4, механическая полировка |
Внешняя поверхность |
Ra<0.4, механическая зеркальная полировка |
Соединения | |
Вход-выход |
быстросъемное санитарное соединение Tri-Clamp 1'' |

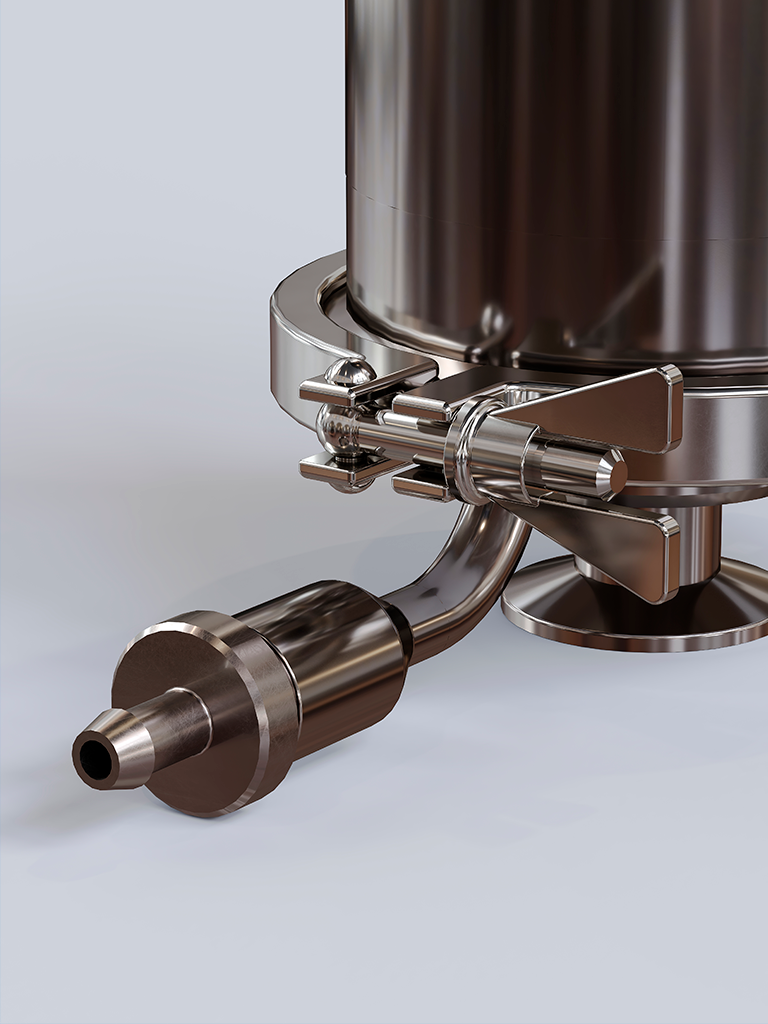

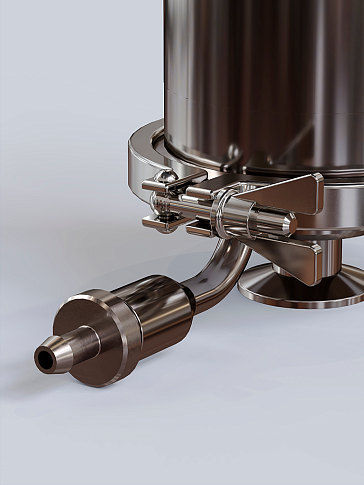

Воздушный клапан |
Clamp 1'' |
Фильтрующий элемент |
|
• ДС-1-Д-65М2 | 65 мм (2,5''), адаптер 56 мм (код Д) |

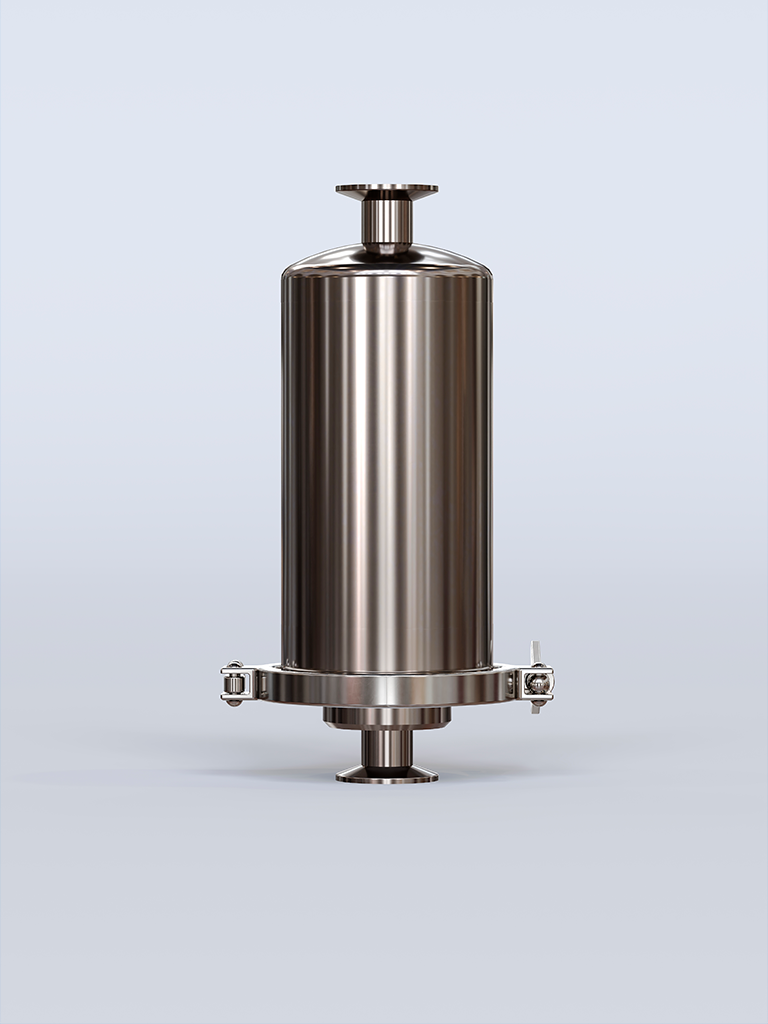

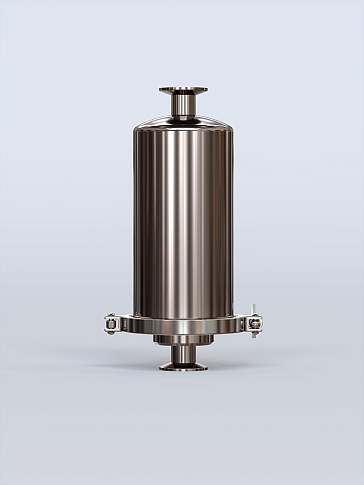

• ДС-1-Д-125М1 (М2) | 125 мм (5''), адаптер 56 мм (код Д) |

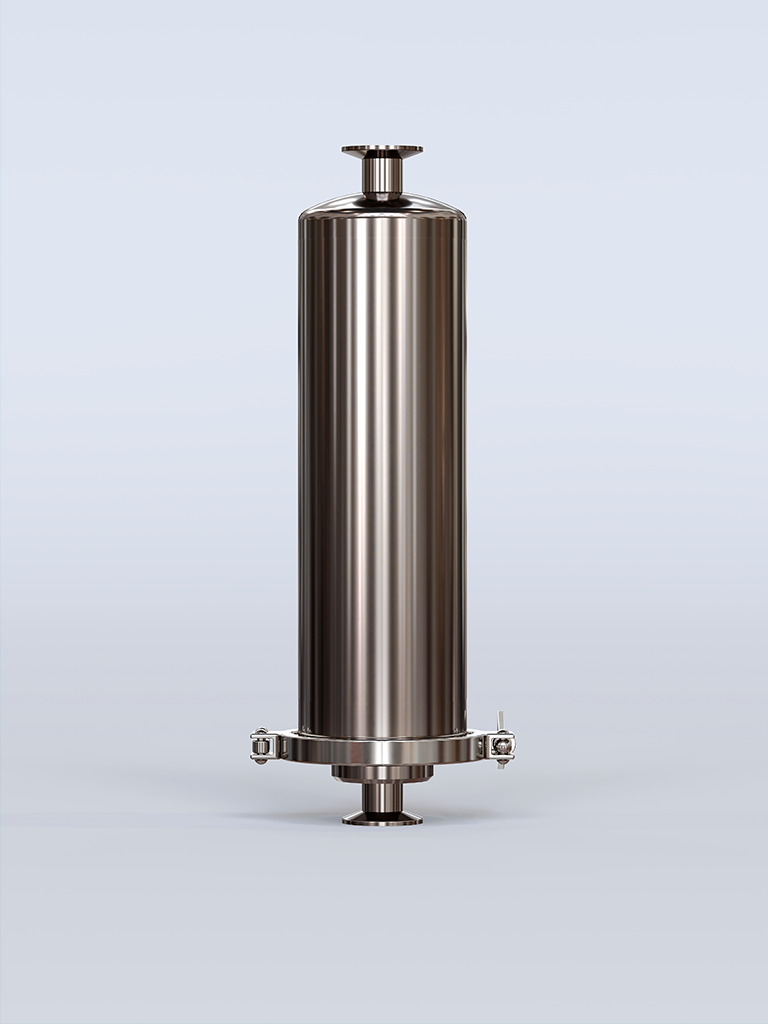

• ДС-1-Д-250М1 (М2) | 250 мм (10''), адаптер 56 мм (код Д) |
Максимальное рабочая температура | Определяется температурными режимами эксплуатации используемых фильтрующих элементов и материалов уплотнений, но не должна превышать 95 °С при соблюдении мер, исключающих прикосновение персонала к нагретым частям фильтродержателя |
Пропускная способность по сжатому воздуху при давлении 0,7 МПа | |
• ДС-1-Д-65М2 | 30 м³/ч |
• ДС-1-Д-125М1 (М2) | 70 м³/ч |
• ДС-1-Д-250М1 (М2) | 140 м³/ч |
Стерилизация | паром в линии от 121°С до 145 °С, автоклавированием |
Габаритные размеры, вес | |
• ДС-1-Д-65М2 | 200x130x221, с учетом штуцера,мм |
• ДС-1-Д-125М1 (М2) | 372x130(262x130x221 с учетом штуцера),мм |
• ДС-1-Д-250М1 (М2) | 497x130(384x130x221 с учетом штуцера),мм |
Диаметр условного прохода |
20 мм |
