Однопатронные фильтродержатели ДС в санитарном исполнении предназначены для критических процессов фильтрации в фармацевтическом и пищевом производстве.

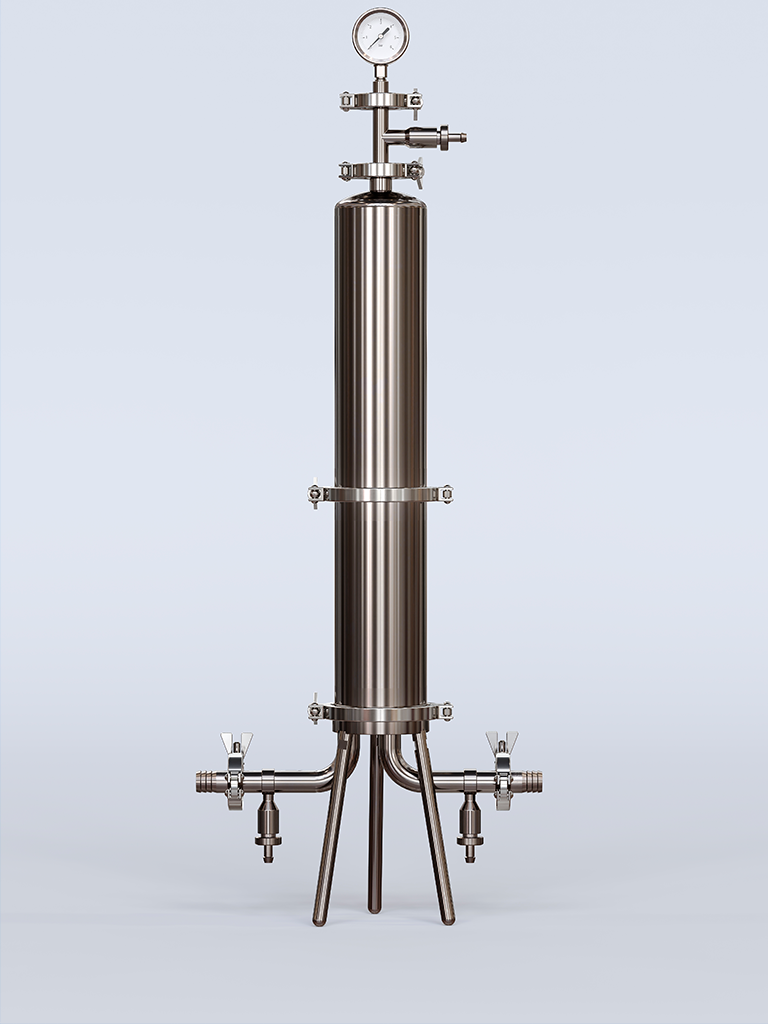

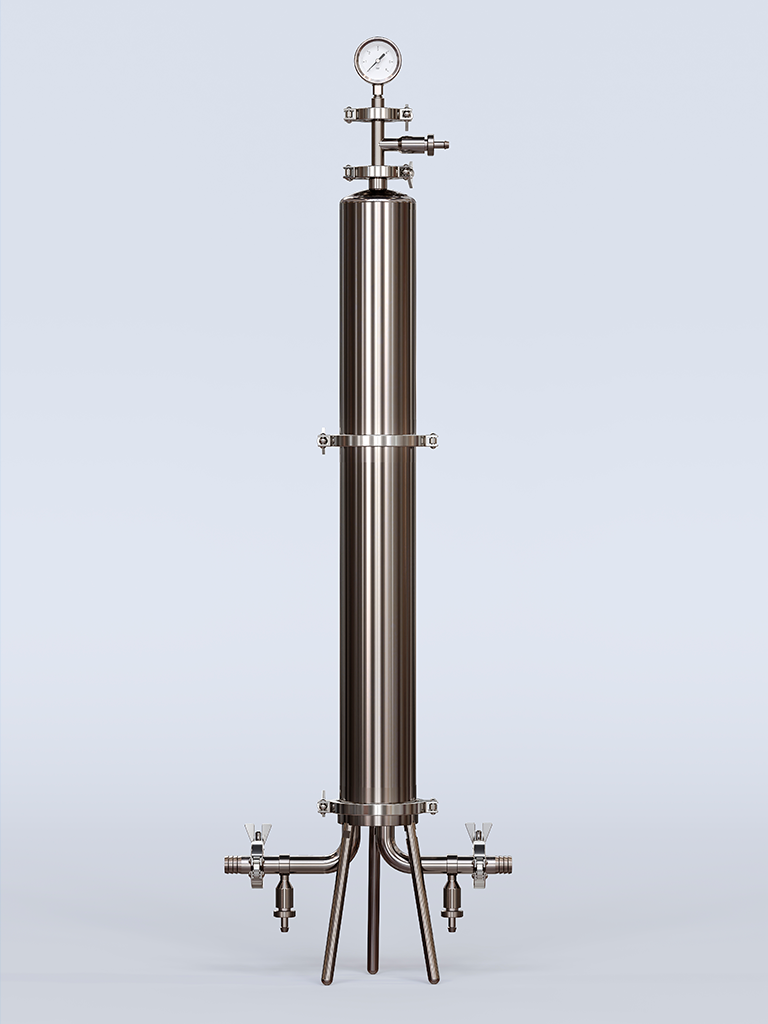

Фильтродержатели серии ДС-1-Д(-/-)М в санитарном исполнении специально спроектированы для использования в наиболее критических областях применения, требующих высокую степень очистки и долговечность конструкции.
Полностью комплектные фильтродержатели изготавливаются из нержавеющей стали AISI 316L устойчивой к коррозии и предназначены для установки одного фильтрующего элемента высотой 250, 500, 750, 1000 мм конструктивной формы «Д» с двойным радиальным уплотнением и байонетным фиксатором. Специальная полировка внутренних поверхностей снижает сорбцию микрочастиц и бактерий и обеспечивает эффективную санитарную обработку.

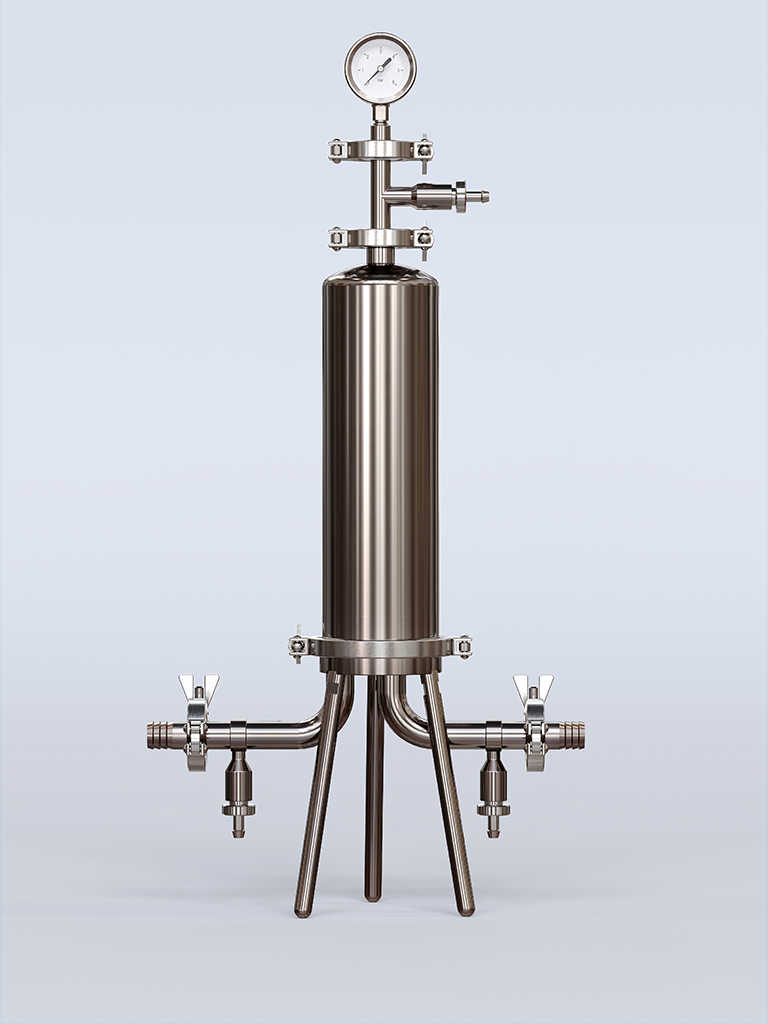

Фильтродержатели снабжены клапаном для удаления воздуха, сливными кранами и манометром из нержавеющей стали. Фильтродержатели ДС в санитарном исполнении имеют ножки, вваренные в основание, и устанавливаются на полу или на ровной поверхности.

Особенности и применения
Технические характеристики
Информация для заказа
Особенности и применения

Преимущества держателей ДС в санитарном исполнении

  • Фильтродержатели компактны, могут использоваться отдельно или монтироваться в систему.
  • Легко разбираются и чистятся – автоклавируются или обрабатываются паром в линии при t от 121°С до 145°С.
  • Конструкция фильтродержателей предусматривает возможность увеличения площади фильтрующей поверхности с помощью варьирования количества и высоты фильтроэлементов.
  • Могут использоваться в каскаде.
  • Конструкция держателей обеспечивает герметичность и легкий доступ для замены фильтрующих элементов и их надежное уплотнение.
  • Полировка внутренних поверхностей снижает сорбцию микрочастиц и бактерий и обеспечивает эффективную санитарную обработку.
Технические характеристики

Технические спецификации

Материалы конструкции

Проточные части держателя Нержавеющая сталь AISI 316L
Уплотнительные кольца Силикон,EPDM (Витон - по запросу)

Тип обработки поверхности

Внутренняя поверхность, контактирующая со средой Ra <0.8, механическая полировка
Внешняя поверхность Ra <0.4, механическая зеркальная полировка

Соединения

Вход-выход быстросъемное санитарное соединение  Tri-Clamp 1”
Фильтроэлемент адаптер 56 мм (код Д, Д1)

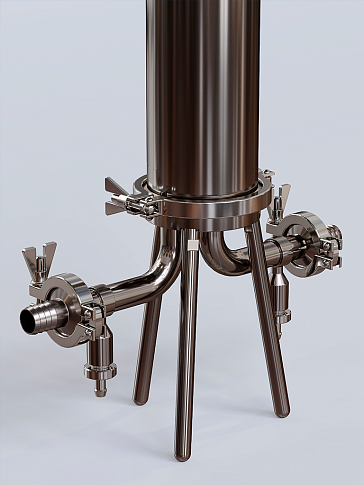

Установка на 3-х поддерживающих ножках
Максимальная температура Определяется температурными режимами эксплуатации используемых фильтрующих элементов и материалов уплотнений, но не должна превышать 95°С при соблюдении мер, исключающих прикосновение персонала к нагретым частям фильтродержателя
Максимальное рабочее давление 0,6 МПа (6 bar)
Стерилизация паром в линии от 121 до 145°С, автоклавированием

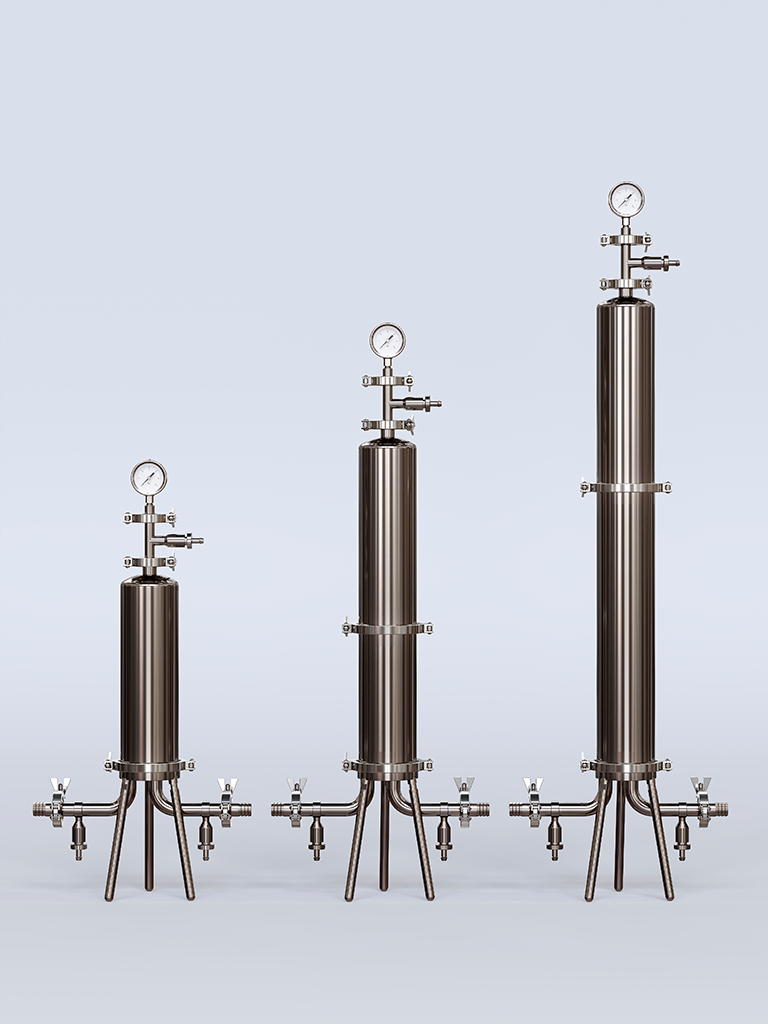

Габаритные размеры, вес

ДС-1-Д-125М 416х183х660 мм, 6,6 кг
ДС-1-Д-250М 416х183х785 мм, 7,2 кг
ДС-1-Д-500М 416х183х944 мм, 8,8 кг
ДС-1-Д-750М 416х183х1194 мм, 10,1 кг
ДС-1-Д-1000М 416х183х1441мм, 11,8 кг
Диаметр условного прохода 20 мм
Комплектация Манометр из нержавеющей стали (с мембранным разделителем – по запросу)
Информация для заказа

Пример заказа

ДС 1 Д 500 М 316
Марка держателя Количество фильтроэлементов Код адаптера фильтроэлемента Высота фильтроэлемента Тип исполнения Марка стали
Держатель cтальной 1 Д, Д1, А, А1 250 мм
500 мм
750 мм
1000 мм
М – санитарное исполнение
П - общепромышленный
(только для держателей из стали AISI 316L)
