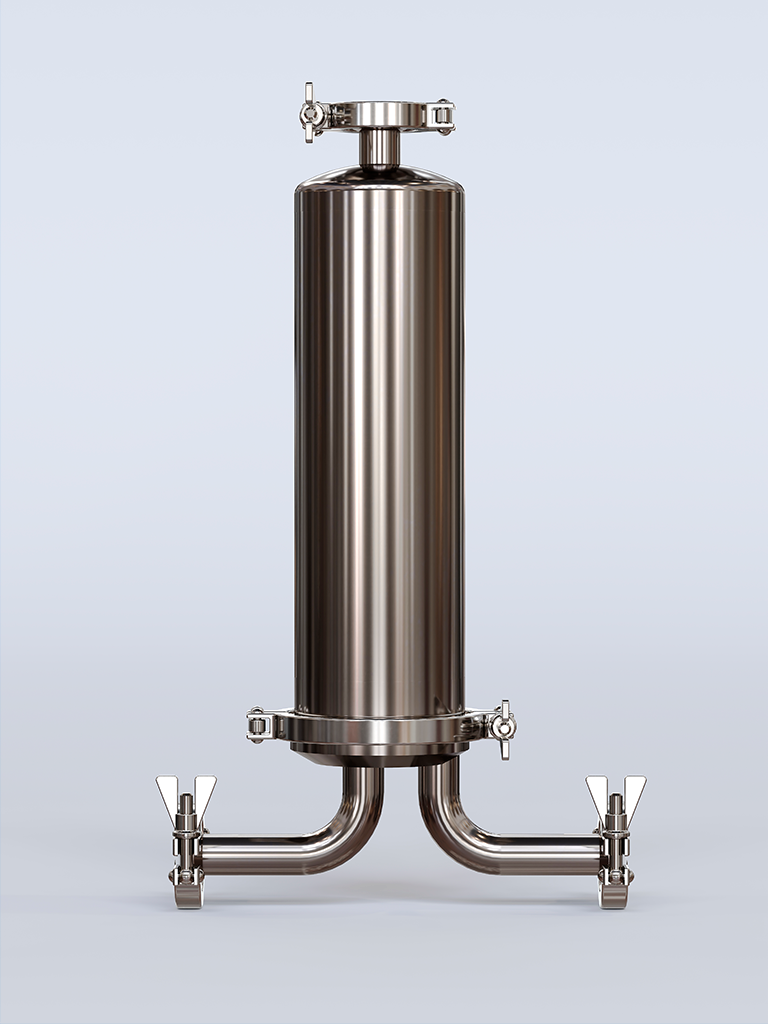

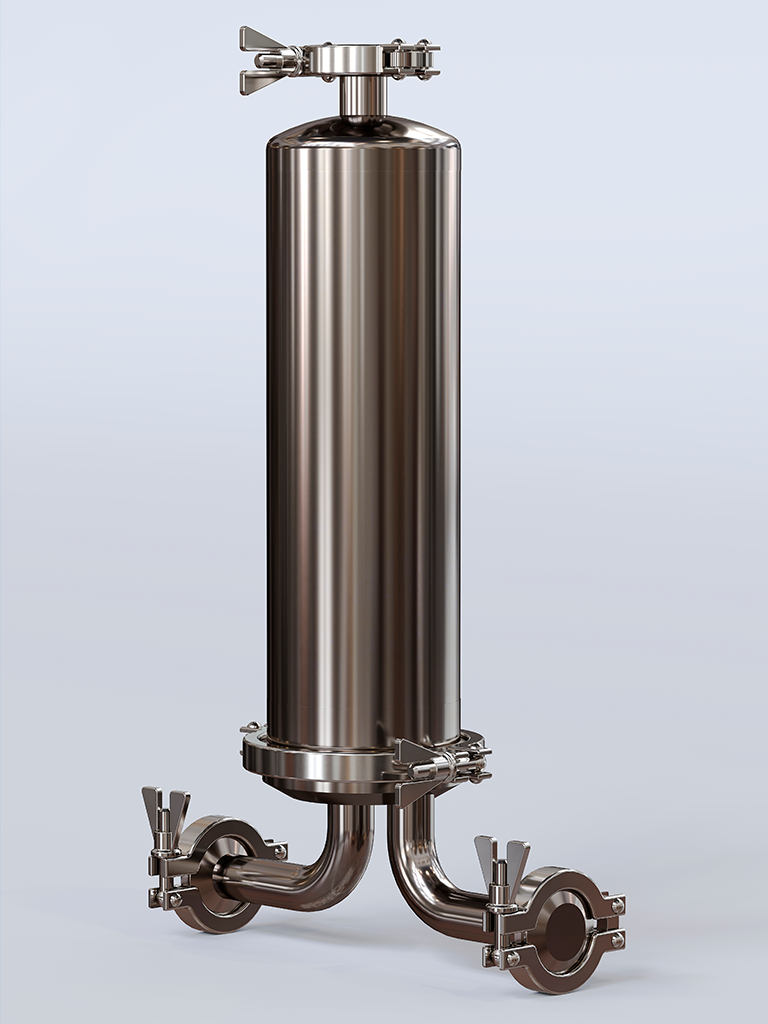

Фильтродержатели ДС серии ВМ1 в асептическом исполнении предназначены для организации процесса тонкой и стерилизующей фильтрации сжатого воздуха и газов в биофармацевтической промышленности и других областях, где предъявляются особые требования к надежности фильтрации.
Фильтродержатели спроектированы для использования в наиболее критических областях применения, требующих высокую степень очистки и долговечность конструкции.
Полностью комплектные фильтродержатели предназначены для установки одного фильтрующего элемента высотой 250 мм конструктивной формы "Д" с двойным радиальным уплотнением и байонетным фиксатором. Полировка внутренних поверхностей позволяет свести к минимуму отделение частиц или микроорганизмов и их накопление, а также повышает эффективность санитарной обработки.
| Материалы конструкции | |
|---|---|
| Проточные части держателя | Нержавеющая сталь AISI 316L |
| Уплотнительные кольца |
Силикон, EPDM |
| Тип обработки поверхности | |
| Внутренняя поверхность, контактирующая со средой | Ra<0.4, механическая полировка |
|
Внешняя поверхность |
Ra<0.4, механическая полировка |
| Соединения | |

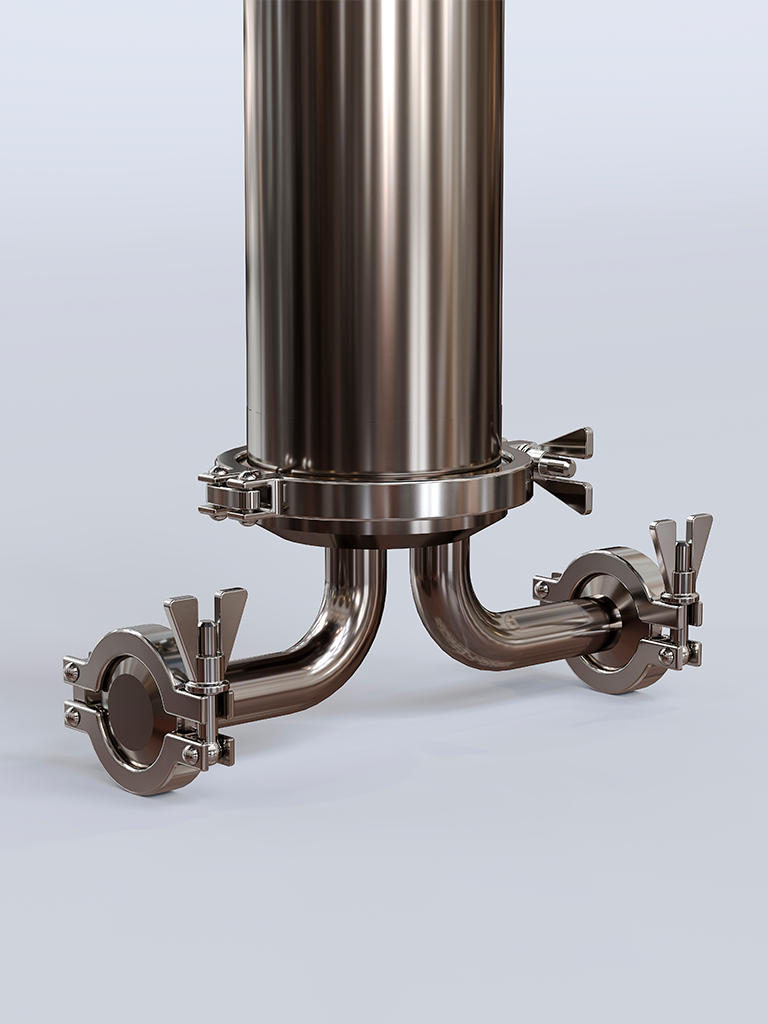

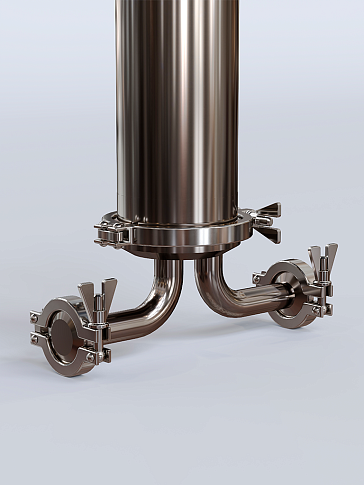

| Вход-выход | быстросъемное санитарное соединение Tri-Clamp 1'' |
|
Воздушный клапан |
Clamp 1" |
| Фильтрующий элемент | |
| • ДС-1-Д-65 ВМ1 | 65 мм (2,5''), адаптер 56 мм (код Д) |
| • ДС-1-Д-125 ВМ1 | 125 мм (5''), адаптер 56 мм (код Д) |
| • ДС-1-Д-250 ВМ1 | 250 мм (10''), адаптер 56 мм (код Д) |
|
Максимальная температура |
150 °С (см.рабочую температуру фильтрующего элемента и материалов уплотнений) |
| Максимальное рабочее давление | 0,7 МПА (7 bar) |
| Пропускная способность по сжатому воздуху при давлении 0,7 МПа | |
| • ДС-1-Д-65 ВМ1 | 60 м³/ч |
| • ДС-1-Д-125 ВМ1 | 140 м³/ч |
| • ДС-1-Д-250 ВМ1 | 280 м³/ч |
| Стерилизация | паром в линии от 121 до 145 °С, автоклавированием |
| Диаметр условного прохода | 25мм |
