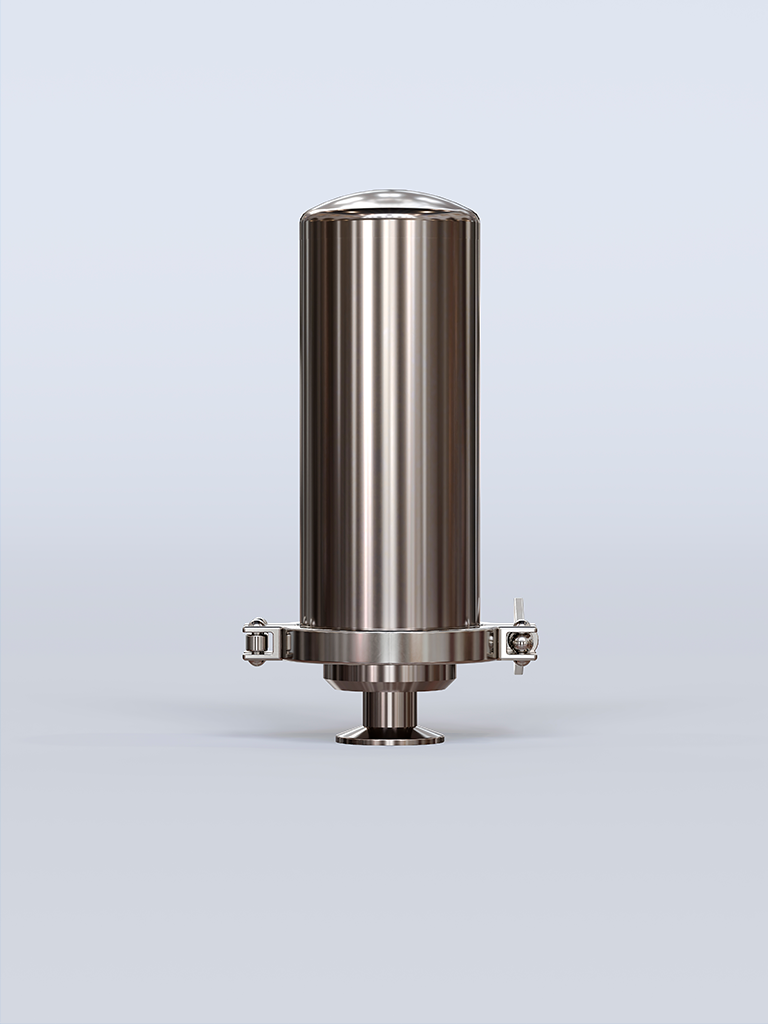

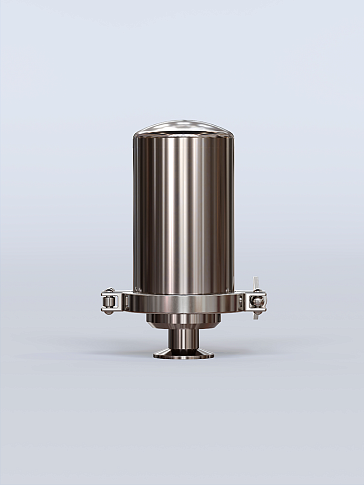

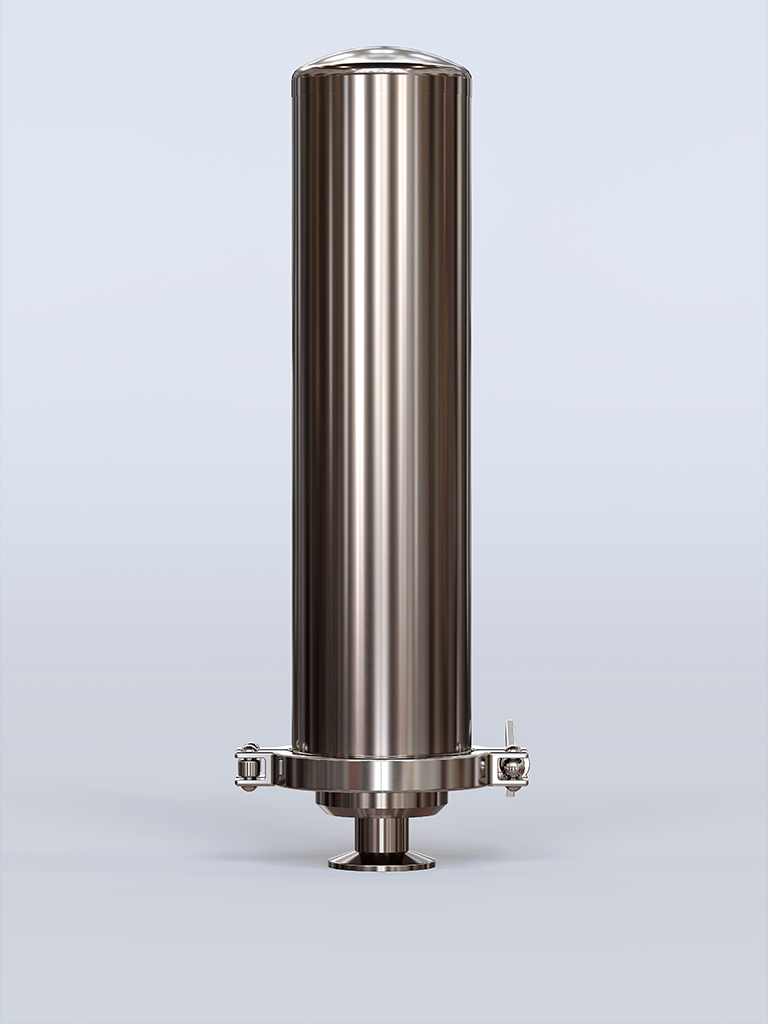

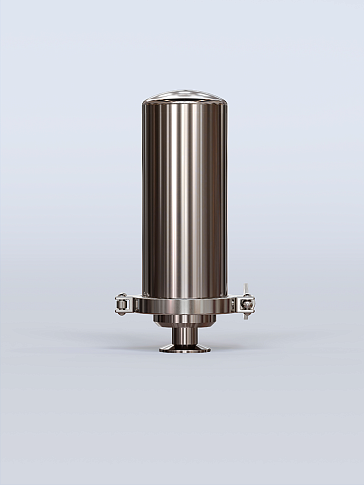

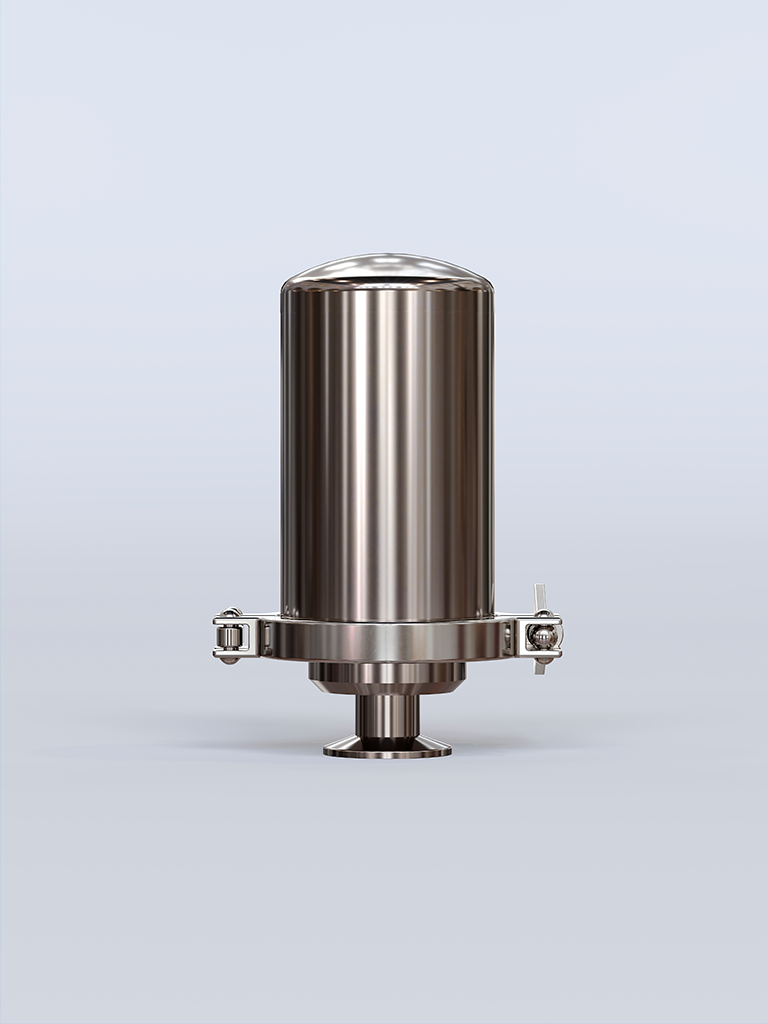

Корпуса фильтров дыхания серии ДС-ФД из нержавеющей стали специально разработаны для вентиляции, аэрации и деаэрации с целью обеспечения стерильности емкостей (воды, реактивов, ферментеров) в различных сферах применения.
Фильтры дыхания (сапуны) предназначены для исключения попадания микрофлоры из окружающей среды в емкость при ее опорожнении и предотвращения инфицирования содержимого емкости при хранении. Кроме того, фильтры-сапуны предохраняют бродильные и лагерные танки от вакуумирования.

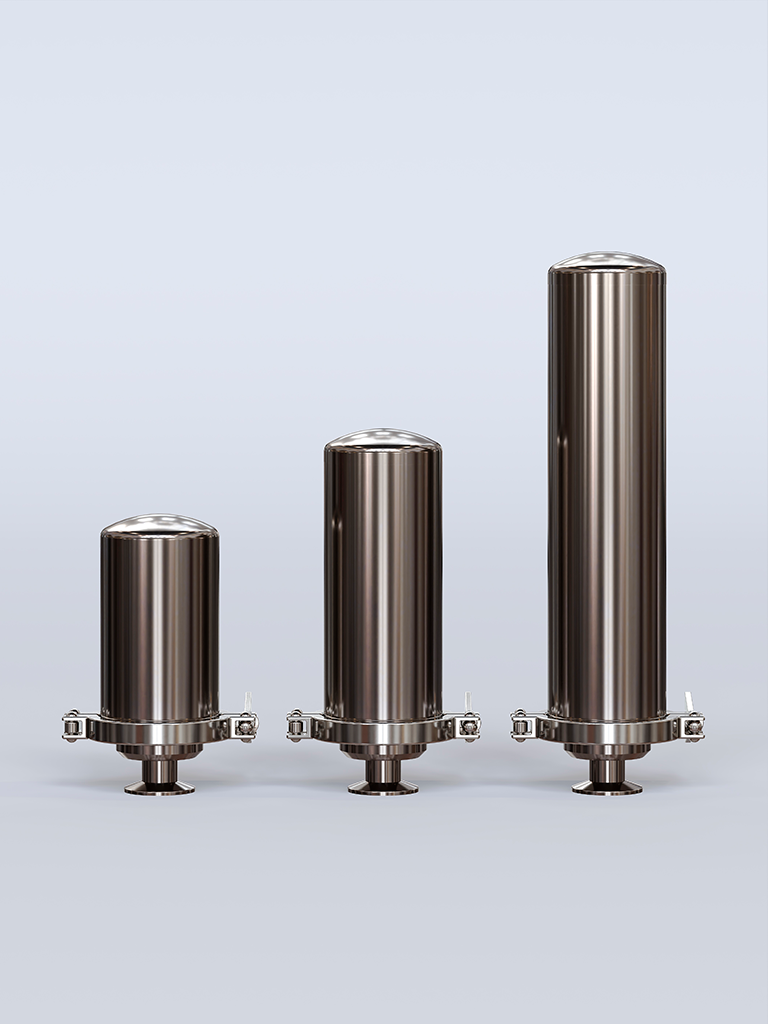

Корпуса фильтров выпускается в трех модификациях: ДС-ФД-65, ДС-ФД-125, ДС-ФД-250 и предназначены для установки в них патронных фильтрующих элементов высотой 65 мм, 125 мм и 250 мм.
Конструкция и принцип работы

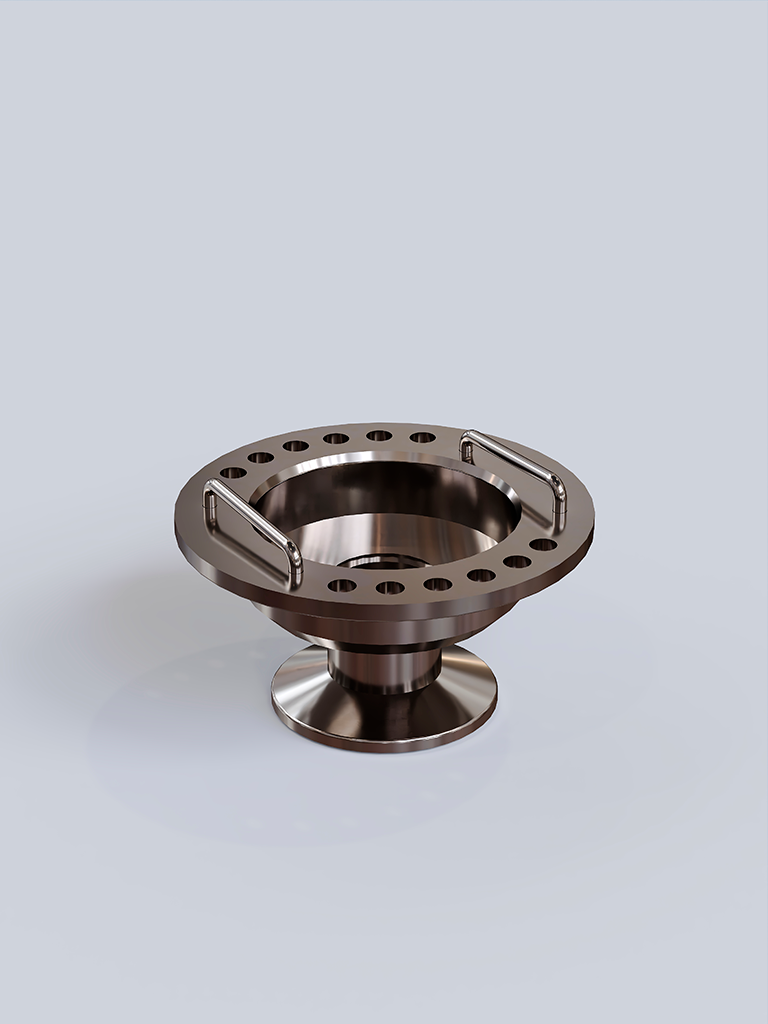

Фильтр-сапун состоит из основания, колпака, мембранного гидрофобного фильтрующего элемента (ЭПМ.Ф4) и манжеты для приварки. При опорожнении емкости поступающей в нее из атмосферы воздух проходит через фильтрующий элемент, очищается и поступает в емкость. При заполнении емкости пары проходят через фильтрующий элемент и выбрасываются в атмосферу.

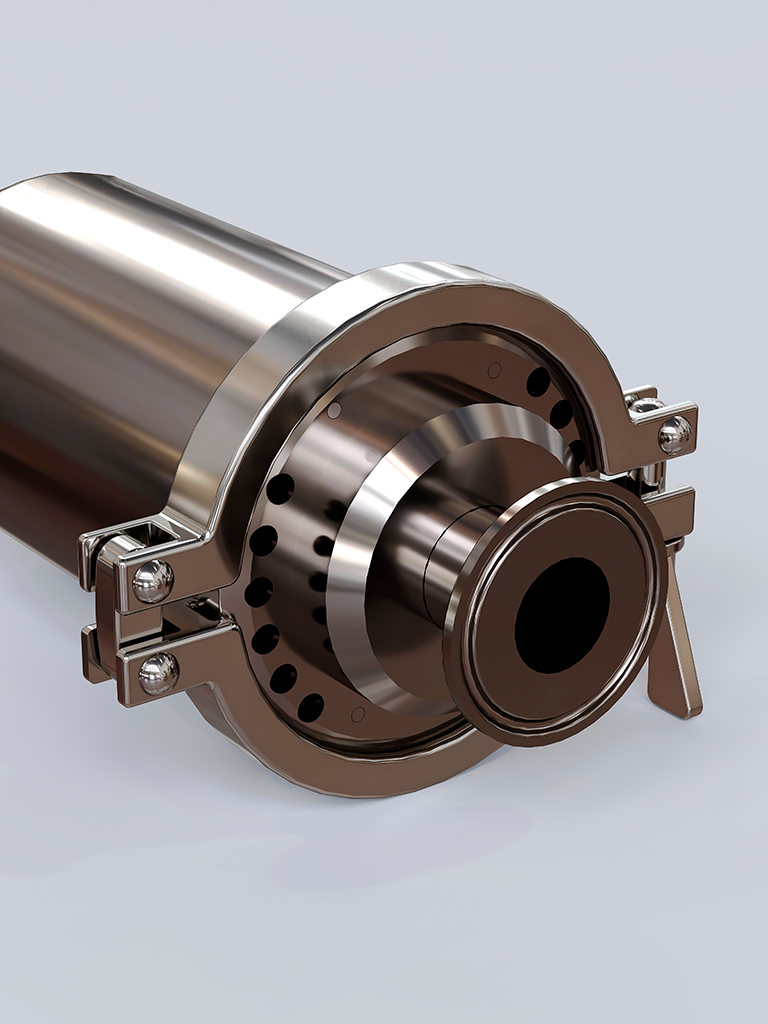

Подсоединение основания и колпака, манжеты и основания - клэмповое (быстросъемным хомутом типа TRI-CLAMP).
Применение в вентиляции
- Сжатый воздух
- Углекислый газ
- Азот
- Атмосферный воздух
Области применения
- Фармацевтическая промышленность
- Пищевая промышленность
- Химическая промышленность
- Машиностроение, автомобильная промышленность
Материалы фильтродержателя фильтра-сапуна
Нержавеющая сталь марки 12X18H10T(AISI 304) .
Подготовка к работе
После приварки к емкости манжеты, емкость дезинфицируется, устанавливается основание, фильтрующий элемент и предохранительный корпус (колпак). Подсоединение основания и колпака, манжеты и основания - клэмповое (быстросъемным хомутом типа TRI-CLAMP).
Технические характеристики
| Показатели | ДС-ФД-65 | ДС-ФД-125 | ДС-ФД-250 | |
|---|---|---|---|---|
| Производительность, м³/час |
В соответствии с типом используемого фильтрующего элемента |
|||
| Диаметр корпуса, мм | 84 | 84 | 84 | |
| Высота фильтра, мм | 205 | 270 | 395 | |
| Высота фильтрующего элемента, мм | 65 | 125 | 250 | |
| Тип адаптера фильтрующего элемента | Д1/56 мм | Д1/56 мм | Д1/56 мм | |
| Условный проход, мм | 25 | 25 | 25 | |
| Масса, кг | 1,42 | 1,66 |
2,17 |
|
Информация для заказа корпуса ДС-ФД
| ДС | ФД | 65 |
|
Держатель стальной |
Фильтр дыхания |
Высота фильтроэлемента |
|
65 125 250 |
Информация для заказа фильтроэлементов
| Марка корпуса |
Марка ф.элемента |
|---|---|
|
ДС-ФД-65 |
ЭПМ.Ф4-020-Д1-65 |
|
|
ЭПМ.Ф4-020/020-Д1-65 |
|
ДС-ФД-125 |
ЭПМ.Ф4-020-Д1-125 |
|
|
ЭПМ.Ф4-020/020-Д1-125 |
|
ДС-ФД-250 |
ЭПМ.Ф4-020-Д1-250 |
| ЭПМ.Ф4-020/020-Д1-125 |
