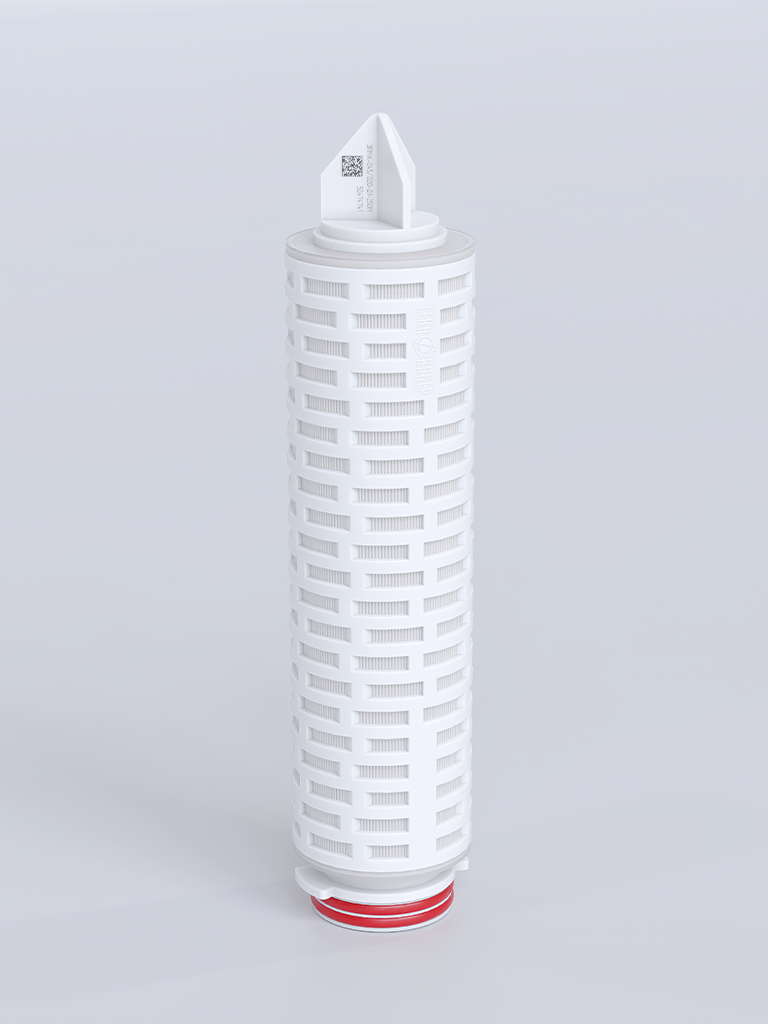

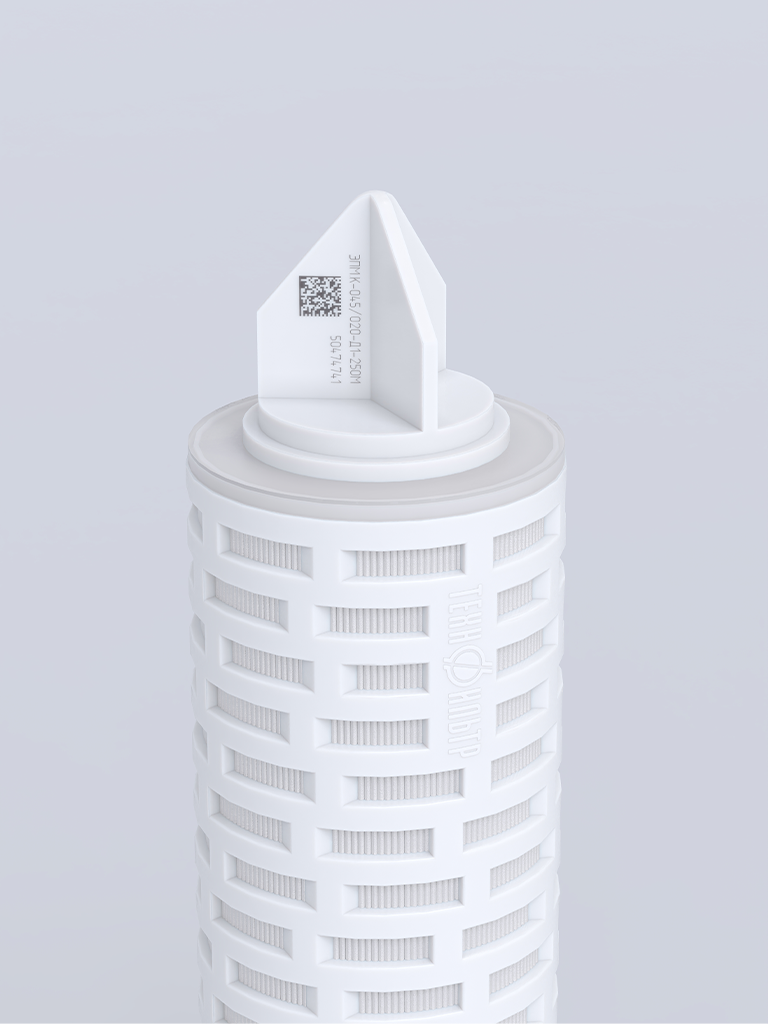

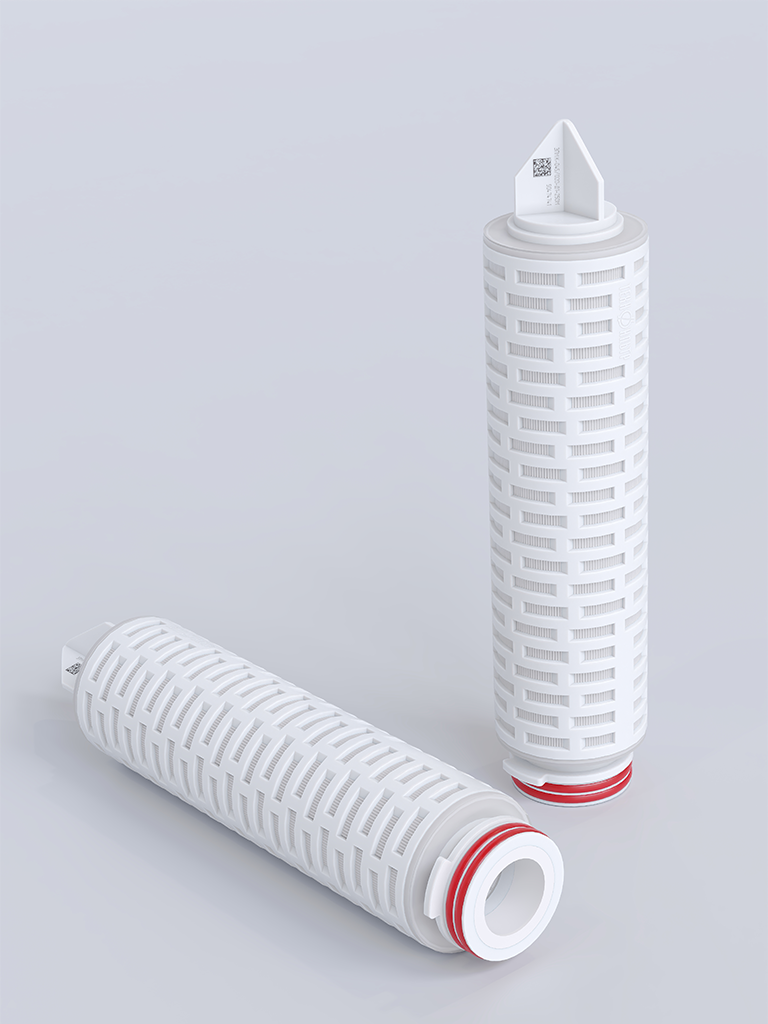

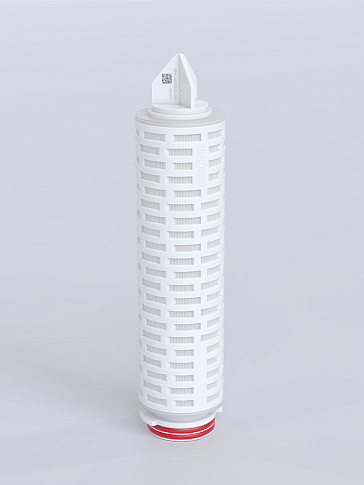

Мембранные фильтры марки ЭПМ.К производятся по запатентованной технологии ООО НПП "Технофильтр" на основе полиамидной мембраны с размером пор от 0,1 до 3 мкм и предназначены для осветляющей, финишной и обеспложивающей фильтрации жидких сред.
Фильтроэлементы обладают высокой пропускной способностью и широкой химической совместимостью. Применение гидрофильной нейлоновой мембраны делает ЭПМ.К идеальным для применения в процессах фильтрации водных и щелочных растворов, жидких сред с пониженным, нормальным или высоким уровнем pH.
Доступно исполнение в виде стандартных капсул марки КФМ.К и миникапсул марки МКМ.К.
| Особенности | Преимущества |
|---|---|
|
Запатентованная гидрофильная мембрана из полиамида Nylon6+66 с широкии диапазоном размеров пор |
|
|
Большая площадь фильтрующей поверхности (до 0.9м2/250мм) |
|
|
Высокая прочность конструкции фильтрующего элемента |
|
|
100% контроль Нетоксичны, апирогенны |
|
Основные применения
- В медицине и биофармацевтике для очистки от механических примесей и осветления парентеральных и офтальмологических растворов, антибиотиков, культуральных, бактериальных и ферментативных сред, биопрепаратов и вакцин, витаминных и галеновых препаратов, буферных растворов, воды для фармацевтического применения (вода для инъекций, апирогенная вода, вода для ополаскивания, оборотная вода и т.п.).
- В индустрии напитков для обеспложивания, холодной стерилизации и полирующей фильтрации пивобезалкогольных напитков, вина, ликероводочных изделий премиум-класса, для микробиологической очистки «тихой» бутилированной воды, для финишной очистки безалкогольных и слабоалкогольных напитков, воды для рецептуры продуктов и ополаскивания.
- В микроэлектронике, радиотехнике и биохимии для финишной очистки деионизованной воды, фоторезистов, растворителей и др. сред, совместимых с материалом элемента.
- В других отраслях промышленности для тонкой фильтрации очистки жидких сред от частиц размером 0,1 мкм и более.
Материалы
| Основная мембрана | Nylon6+66 |
| Пре-фильтр мембрана (в двухслойном исполнении) | Nylon6+66 |
| Дренажный слой | Полипропилен |
| Корпус, концевые детали, адаптер* | Полипропилен |
| Стандартные уплотнительные кольца |
Силикон |

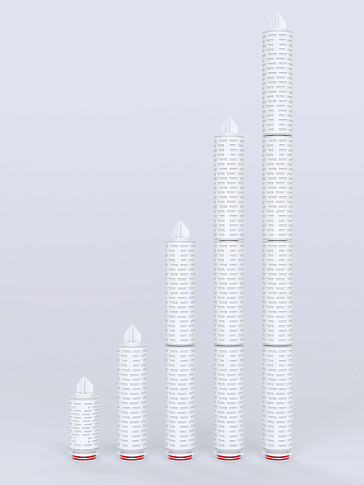

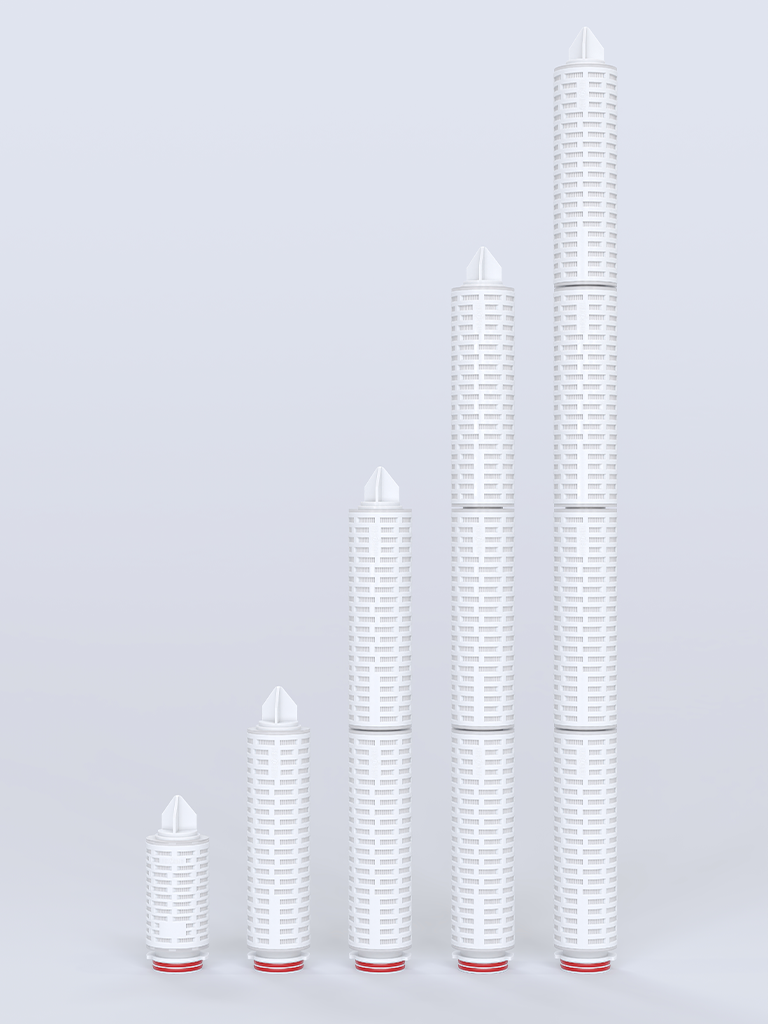

Геометрические характеристики ЭПМ.К
| Высота (L), мм | Диаметр (D), мм | Площадь фильтрующей поверхности (S), м2 |
|---|---|---|
| 125 (5") | 70 | 0.44/0.33 |
| 250 (10") | 70 | 0.9/0.7 |
| 500 (20") | 70 | 1.8/1.4 |
| 750 (30") | 70 | 2.7/2.1 |
| 1000 (40") | 70 | 3.6/2.8 |
Параметры эксплуатации
| Максимальный перепад давления, МПа |
0,5 при 20°C, 0,2 при 80°C (ф.элементы) 0,4 при 20°C, 0,2 при 60°C (капсулы) |
| Максимальный обратный перепад давления, МПа | 0,1 при 20°C |
| Максимальная температура эксплуатации, °С |
80°С |
| Промывка в прямотоке | Горячая вода (до 80°C) и химические средства |
| Автоклавирование | 121°С, 0.12 МПа, 45 мин., 20 циклов (ф.элементы), 5 циклов (капсулы) |
|
Стерилизация паром (ф.элементы) |
121°С, 0.12 МПа, 30 мин., 10 циклов |
* За подробными инструкциями по промывке и стерилизации фильтропатронов обращайтесь к техническим специалистам ООО НПП «Технофильтр».
Мембранные фильтры ЭПМ.К и КФМ.К производятся в соответствии с нормативно-техническими документами на качество продукции и сертифицированы для применения в процессах фильтрации биофармацевтических растворов и пищевой промышленности. Все ЭПМ.К (КФМ.К) проходят отмывку от органических и механических загрязнений высокоочищенной водой и подвергаются 100% контролю на целостность.
Отмывка, контроль, сушка, окончательная сборка и упаковка мембранных фильтрующих элементов осуществляется в специальных чистых зонах класса 8 ИСО согласно классификации чистых помещений в фармацевтической промышленности в соответствии с EU GGMP (Руководство Европейского Союза по надлежащей практике производства - Good Manufacturing Practice) .
Мембранные фильтрующие элементы подвергаются испытаниям на бактериальную и токсикологическую безопасность.
Материалы, используемые в конструкции фильтров, прошли тесты на биологическую безопасность, имеют минимальное количество экстрагируемых компонентов и допущены к контакту с внутривенными препаратами и продуктами питания.
Показатели тестовых величин ЭПМ.К (КФМ.К) высотой 250 мм на целостность
| Марка | Максимальная величина диффузии D, мл/мин | Тестовое давление, МПа (кгс/см2) |
|---|---|---|
| ЭПМ.К (КФМ.К)-010 | 30 | 0,35 (3,5) при 20°С |
| ЭПМ.К (КФМ.К)-020 | 30 | 0,25 (2,5) при 20°С |
| ЭПМ.К (КФМ.К)-045 | 30 | 0,16 (1,6) при 20°С |
| ЭПМ.К (КФМ.К)-065 | 30 | 0,11 (1,1) при 20°С |
| ЭПМ.К (КФМ.К)-080 | 30 | 0,08 (0,8) при 20°С |
| ЭПМ.К (КФМ.К)-100 | 30 | 0,06 (0,6) при 20°С |
| ЭПМ.К (КФМ.К)-300 | 30 | 0,03 (0,3) при 20°С |
*Все значения приводятся для элементов высотой 10"(250 мм). Максимально допустимые значения диффузии для стандартных фильтров 10" следует умножить на 2 для фильтров 20"(500мм), на 3 для фильтров 30"(750мм), на 4 для фильтров 40"(1000мм).
Информация для заказа ЭПМ.К
| ЭПМ.К | 010 | А1 | 250 | Э |
|---|---|---|---|---|
| Марка | Микронный рейтинг | Код адаптера | Номинальная длина | Применение |
|
|
010 = 0,1 мкм 020 = 0,2 мкм 045 = 0,45 мкм 065 = 0,65 мкм 080 = 0,8 мкм 100 = 1,0 мкм 300 = 3,0 мкм |
А (А1), А4, Д (Д1), В, ВSl |
125 = 125 мм |
М = медицина и биофармацевтика. П = пищевая промышленность Э = микроэлектроника |
Информация для заказа капсул КФМ.К
| КФМ.К | 045 |
Тип соединения |
125 |
|---|---|---|---|
| Марка | Микронный рейтинг |
К |
Высота фильтрующего элемента в капсуле |
|
010 = 0,1 мкм |
К - санитарное фланцевое Р - резьбовое коническое Ш - штуцер под шланг |
60 = 60 мм (2.5") 125 = 125 мм (5") 250 = 250мм (10") 500 = 500мм (20") 750 = 750мм (30") 1000=1000мм(40") |
